Cabeus UTP-4P-Cat.5e-SOLID-CCA

Спецификация
Соответствует стандартам ANSI/TIA/EIA-568.B2 (75M)
Класс пожарной безопасности IEC 60332-1 (CM)
Стандарт пожарной безопасности UL 444, UL 1581

Применение
Внутри помещений. Применяется при прокладке горизонтальных кабельных подсистем. Используется для стационарной и нестационарной прокладки. Эксплуатируется при частотах до 100 МГц

Описание

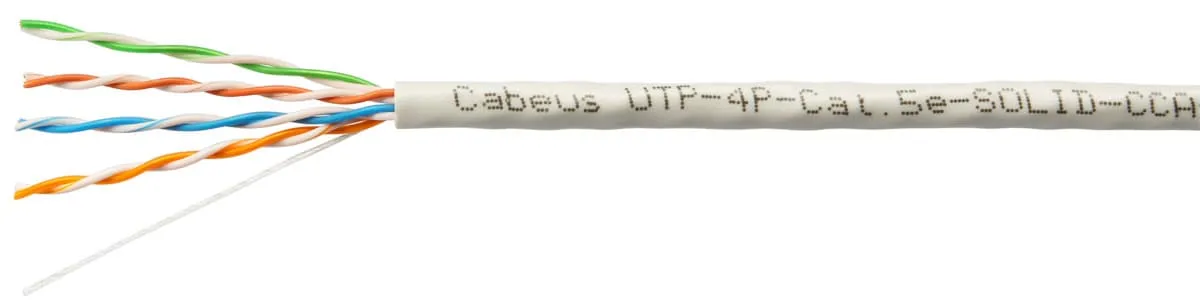

Неэкранированный кабель на основе проводников из омедненного алюминия, категория 5e, одножильный. Кабель состоит из четырех неэкранированных витых пар (UTP), сплетенных вместе и защищенных внешней оболочкой из поливинилхлорида

Материалы
Проводник: проволока из омедненного алюминия (CCA), одножильный
Изоляция жил: полиэтилен высокой плотности
Внешняя оболочка: ПВХ серого цвета

Технические характеристики

Количество пар	4 пары
Диаметр проводника	0,51 мм (24 AWG)
Диаметр проводника в изоляции	0,88 ± 0,03 мм
Толщина изоляции (мин.)	0,18 мм
Внешний диаметр кабеля	5,1 мм ± 0,3 мм
Толщина внешней оболочки (мин.)	0,4 мм
Растягивающее усилие	≤ 13,5 МПа
Минимальный радиус изгиба	21,0 мм
Удлинение жилы	≥ 15 %
Температура монтажа	-10°C - +60°C
Температура эксплуатации	-20°C - +60°C
Вес 1 км кабеля	21 кг

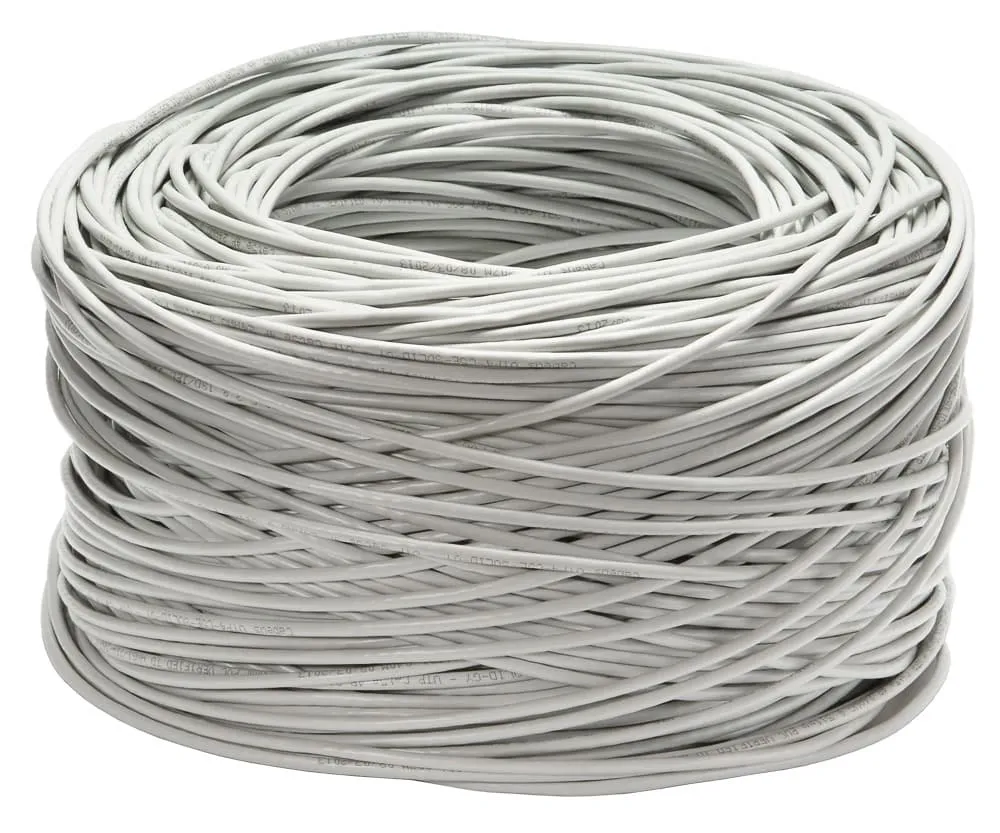

Стандартная упаковка	305 м

Электрические характеристики

Частота, МГц	RL, дБ	Затухание, дБ	NEXT, дБ	PS NEXT, дБ	ELFEXT, дБ	PS ELFEXT, дБ
1,0	19,0	3,0	60,0	57,0	58,6	55,6
4,0	19,0	3,9	54,8	51,8	46,6	43,6
8,0	19,0	5,5	50,0	47,0	40,6	37,5
10,0	19,0	6,2	48,5	45,5	38,6	35,6
16,0	19,0	7,9	45,2	42,2	34,5	31,5
20,0	19,0	8,9	43,7	40,7	32,6	29,6
25,0	18,0	10,0	42,1	39,1	30,7	27,7
31,25	17,1	11,2	40,5	37,5	28,7	25,7
62,5	14,1	16,2	35,7	32,7	22,7	19,7
100,0	12,0	21,0	32,3	29,3	18,6	15,6

Волновое сопротивление в диапазоне 0,772-100 МГц	85-115 Ом (по медному покрытию)
Задержка распространения сигнала	≤ 498 нс/100 м
Испытательное напряжение между жилами	2,5 кВ
