Hyperline UUTP100-C3-S26-IN-PVC-GY

(0)
Код товара: 31416
Артикул: UUTP100-C3-S26-IN-PVC-GY
Наличие: много
Hyperline
Розница921руб/шт
От 25 тыс. руб875 руб/шт
От 100 тыс. руб829 руб/шт
921 руб. / шт.Цена указана с НДС
До конца акции осталось:
00дн.
00час.
00мин.

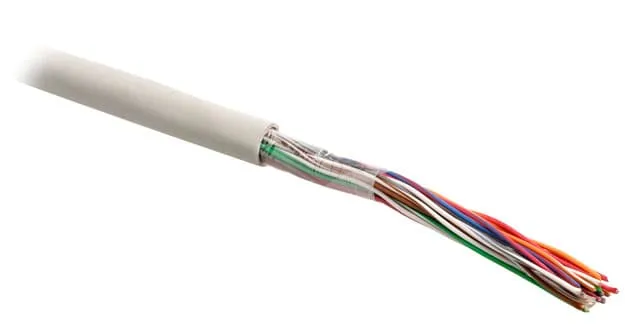

Кабель витая пара, неэкранированная U/UTP, категория 3, 100 пар (26 AWG), одножильный (solid), PVC, –20°C - +60°C, серый
Полное описание
Производитель Hyperline
Категория кабеля 3
Цвет Серый
Подарок при покупке
Дарим подарок при покупке данного товара
Выбрать подарок
Hyperline UUTP100-C3-S26-IN-PVC-GY
Hyperline UUTP100-C3-S26-IN-PVC-GY
(0)
Наличие: много
921 руб.

Внутри помещений. Прокладка телефонных линий, организация соединений кроссового оборудования АТС в условиях незначительных электромагнитных помех. Передача сигналов 10 Мбит/с на частоте до 16 МГц.


Поддерживаемые приложения
10 Мбит/с Ethernet (10BASE-T), 100 Мбит/с Ethernet (100BASE-T4), ATM-155 Мбит/с, 100VG-AnyLAN, 4 Мбит/с Token Ring, PBX, ISDN, другие приложения кабельных систем категории 3.


Особенности:

  • Неэкранированный U/UTP кабель на 10 / 25 / 50 / 100 пар
  • У кабелей более 10 пар жилы сгруппированы в пучки
  • Сердечник обернут бандажной лентой и защитной пленкой
  • Передача сигналов 10 Мбит/с (90 м) на частоте до 16 МГц
  • Возможные варианты внешней оболочки: PVC / LSZH
  • Однопроволочные жилы: 0,41 / 0,51 мм (26 / 24 AWG)

Соответствие стандартам:

  • IEC 61156, IEE 802.3i (10BASE-T), IEE 802.3u (100BASE-T4)
  • ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 3/ Класс C)
  • PVC FR (flame retardant): CM, UL-1581, IEC 60332-1
  • LSZH FR (flame retardant): IEC 60332-1, IEC 60754, IEC 61034

Материалы и конструкция:

Проводник Электролитическая медь, однопроволочный
Изоляция жил Полиэтилен высокой плотности (HDPE)
Защитная пленка Полиэстерная лента, спиральная намотка
Бандажная лента Полимерная лента, спиральная намотка
Внешняя оболочка Поливинилхлорид, не распространяющий горение (PVC) или Малодымный безгалогенный компаунд, не распространяющий горение (LSZH)


Технические характеристики:

Материал внешней оболочки PVC PVC LSZH
Диаметр и сечение проводника 0,41 мм (26 AWG) / Sном. = 0,129 мм2 0,51 мм (24 AWG) / Sном. = 0,205 мм2 0,51 мм (24 AWG) / Sном. = 0,205 мм2
Число витых пар 10 пар 25 пар 50 пар 100 пар 10 пар 25 пар 50 пар 100 пар 10 пар 25 пар 50 пар 100 пар
Разделение витых пар в пучки 15+10 2х13+2х12 4х25 15+10 2х13+2х12 4х25 15+10 2х13+2х12 4х25
Диаметр жилы по изоляции (0,71 ± 0,03) мм (0,89 ± 0,01) мм (0,89 ± 0,01) мм
Макс. шаг скрутки витых пар 100 мм 150 мм 100 мм 150 мм 100 мм 150 мм
Макс. растягивающее усилие 70 Н 160 Н 360 Н 920 Н 80 Н 180 Н 380 Н 960 Н 80 Н 180 Н 380 Н 960 Н
Радиус изгиба (монтаж / экспл.) 10 / 8 внешних диаметров 10 / 8 внешних диаметров 10 / 8 внешних диаметров
Температура эксплуатации -20...+60 °С -10...+50 °С -20...+60 °С
Внешний диаметр кабеля (ном.) 6,5 мм 9,2 мм 12,5 мм 16,5 мм 7,5 мм 11,0 мм 15,0 мм 21,5 мм 7,7 мм 11,3 мм 15,1 мм 20,0 мм
Вес 1 км кабеля (ном.) 55 кг 120 кг 200 кг 377 кг 64 кг 153 кг 293 кг 555 кг 60 кг 139 кг 278 кг 544 кг


Электрические характеристики:

  26 AWG 24 AWG
Диапазон частот 1–16 МГц
Волновое сопротивление (100 ± 15) Ом
Электр. сопротивление жилы (при 20°С) ≤ 95 Ом/км ≤ 93,8 Ом/км
Омическая асимметрия жил в паре ≤ 3 % ≤ 5 %
Сопротивление изоляции жил ≥ 5 ГОм·км
Электрическая емкость рабочей пары ≤ 56 пФ/м ≤ 33 пФ/м


Частотные характеристики (24 AWG):

Частота, МГц Затухание, дБ/100 м NEXT, дБ ELFEXT, дБ RL (Return Loss), дБ
24 AWG 26 AWG
1 2,6 2,9 41,3 39,0 12,0
4 5,6 6,3 32,3 27,0 12,0
8 8,5 9,4 27,8 23,0 12,0
10 9,7 10,7 26,3 19,0 12,0
16 13,1 14,5 23,3 15,0 10,0
Количество пар 100 пар
Диаметр, мм 16.5
Категория кабеля 3
Назначение кабеля Для прокладки в помещениях (Indoor)
Экранирование U/UTP
Вес 1 км, кг 377
Цвет Серый
Оболочка PVC (поливинилхлорид)
Толщина оболочки, мм 1.1
Диаметр проводника, мм 0.41
Сечение проводника, кв. мм 0.129
Материал проводника медь электролитическая отожженная (BC)
Конструкция проводников (жилы) однопроволочная (solid)
AWG 26
Изоляция проводников полиэтилен высокой плотности (HDPE)
Диаметр проводника в изоляции, мм 0.71
Допустимое растягивающее усилие (эксплуатация) 920 Н
Температура эксплуатации -20 °C ... +60 °C
