ЦМО ШТВ-1-6.6.6-4ААА
Розница40 300руб/шт
От 25 тыс. руб38 285 руб/шт
От 100 тыс. руб36 270 руб/шт
40 300 руб. / шт.Цена указана с НДС
До конца акции осталось:
00дн.
00час.
00мин.
Шкаф уличный всепогодный напольный 6U (600х600), передняя дверь вентилируемая, ШТВ-1-6.6.6-4ААА
Полное описание
| Производитель | ЦМО |
| Серия | ШТВ-1 |
| Высота, мм | 705 |
| Тип шкафа | Напольный |
| Монтажная высота, U | 6 |
| Глубина, мм | 600 |
| Ширина, мм | 640 |
| IP защита | IP65 (с установленным кондиционером или вентилятором IP54) |
| Цвет | Cерый (RAL 7035) |
Поделиться

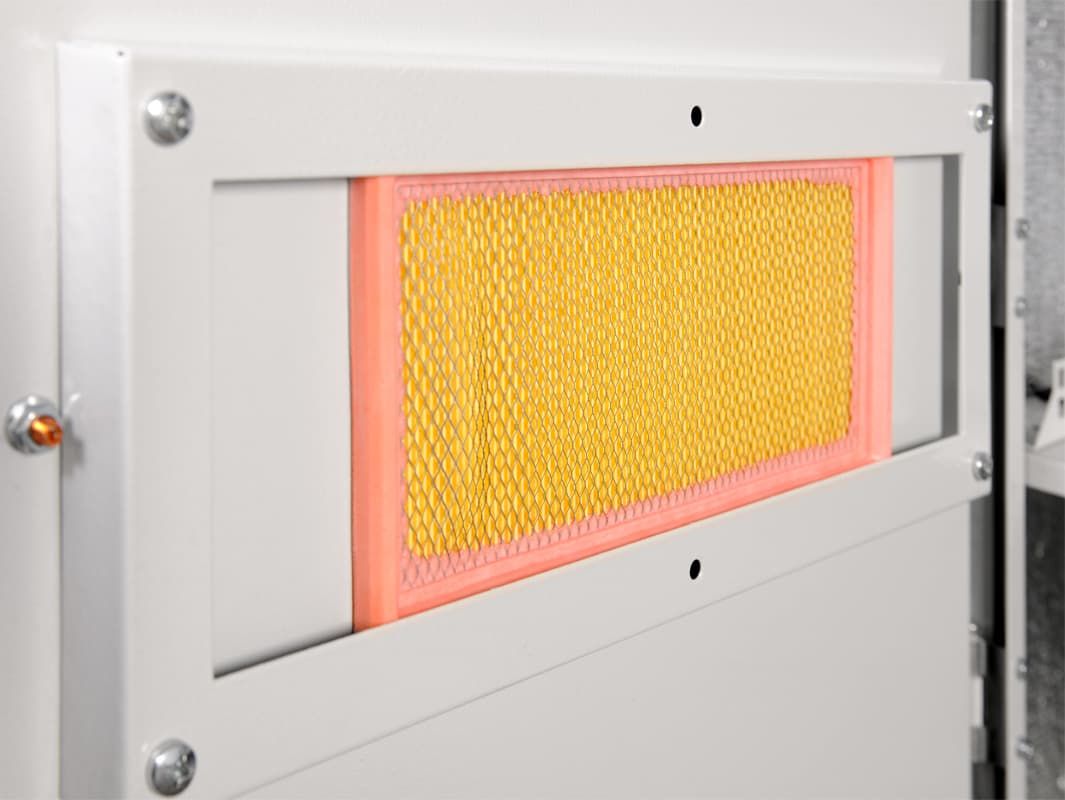

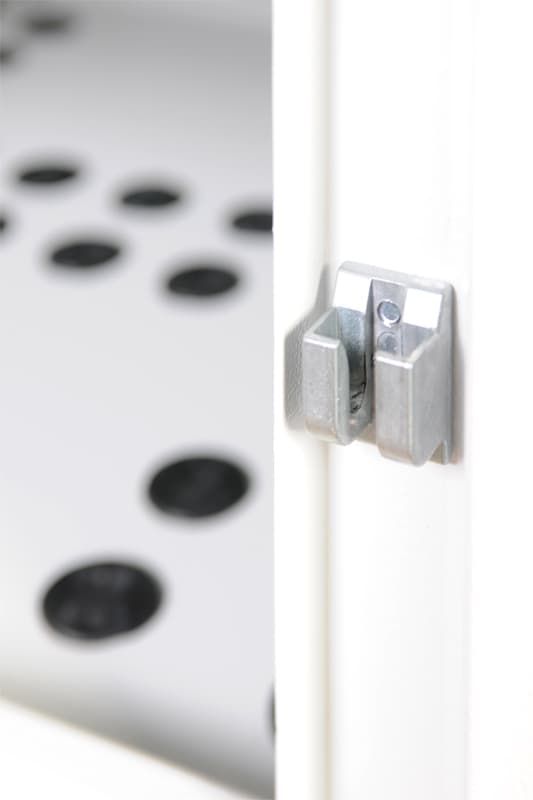

Шкаф серии ШТВ-1 состоит из двух отсеков: телекоммуникационного и отсека питания. Корпус шкафа имеет металлическую конструкцию, внутри покрыт термоизоляционным материалом. Отсеки разделены съемной горизонтальной полкой с защищенными кабельными вводами. Верхняя часть корпуса подготовлена для установки вентиляторного модуля, имеет фильтрующий элемент и транспортировочные рым-болты. Корпус комплектуется передней дверью и задней стенкой. Дверь выполнена из стали 2мм, имеет пенорезиновый уплотнитель, заполнена теплоизоляционным материалом. Снабжена ограничителем, фиксируются ригельным замком. Имеет жалюзи и фильтрующий элемент, подготовлена для установки вентилятора.
Крыша шкафа высотой 75мм., не съемная, имеет выступы по отношению к корпусу и незначительный уклон для предотвращения скапливания осадков.
Цоколь шкафа высотой 70мм., выполнен из стали, имеет сварную конструкцию, зафиксирован винтами к корпусу. Кабельные вводы защищены заглушками с уплотнителем. Предусмотрено крепление шкафа к подготовленному основанию анкерными болтами.
Модули имеют следующие особенности. Телекоммуникационный модуль стандартно комплектуется двумя парами вертикальных направляющих. Доступ к оборудованию предусмотрен с передней стороны шкафа через дверь с пенорезиновым уплотнителем. Возможна организация доступа к оборудованию с двух сторон предусматривающая установку двери вместо задней стенки (по предварительному заказу на данных условиях).
Отсек питания расположен в нижней части телекоммуникационного модуля, отделен съемной полкой. Возможно объединение телекоммуникационного модуля и отсека питания, что позволяет получить дополнительные 6U (250мм.) для установки 19” оборудования. При объединении отсеков необходимо установить комплект вертикальных юнитовых направляющих (ВН-2-Х) большей высоты.
Удобный доступ между отсеками обеспечивают кабельные вводы. Элементы шкафа имеют заземление. Предусмотрен широкий ряд аксессуаров для установки и коммутации оборудования.
Для обеспечения автономной работы оборудования предусмотрена организация и контроль климата внутри шкафа. При малом тепловыделении возможна свободная конвекция, через отверстия с фильтрующими элементами в крыше и передней двери шкафа. Принудительные охлаждение и обогрев, предусматривают установку терморегулятора и вентиляторного модуля серии МВ-400-2. При активном тепловыделении оборудования возможна установка дополнительного вентилятора вместо фильтрующего элемента передней двери. Возможна организация кондиционирования в шкафах высотой: 18U, 21U, 24U.
Конструкция шкафов данной серии зависит от требований проекта, по спецификации заказчика возможно изготовление индивидуальной конфигурации на данных условиях.. Шкафы поставляются собранными на деревянных поддонах 100 мм.
Документы
3D модель
9.42 мб
Паспорт
4.17 мб
Формирование артикулов
2.45 мб
Чертеж
4.71 мб
Чертеж DXF
27.89 мб
описание_ШТВ_1
3 кб
Листовка
1.35 мб
Листовка
912 кб
| Серия | ШТВ-1 |
| Код номенклатуры | 30144545000 |
| Высота, мм | 705 |
| Тип шкафа | Напольный |
| Полезная глубина, мм | 540 |
| Монтажная высота, U | 6 |
| Глубина, мм | 600 |
| Ширина, мм | 640 |
| IP защита | IP65 (с установленным кондиционером или вентилятором IP54) |
| Цвет | Cерый (RAL 7035) |
| Полезная глубина 19" отсека, мм | 540 |
| Высота крыши, мм | 75 |
| Высота цоколя, мм | 70 |
| Высота без цоколя и крыши, мм | 560 |
| Вес изделия, кг | 78 |
| Распределенная нагрузка, кг | 500 |
