Серверные стойки 19 дюймов являются неотъемлемой частью структурированных телекоммуникационных систем. Для установки оборудования в открытые стойки вертикальные направляющие имеют резьбовые отверстия под винты. Распространены три резьбовых стандарта: 12-24, 10-32 и M6. Универсального типа винтов нет, винтовая резьба различается по диаметру и шагу.
Резьба метиз, которую унифицировали американские организации по стандартизации в 1974 г., измеряется не в миллиметрах, а в дюймах. Такая неметрическая единица измерения длины, как дюйм, определяет винтовую нарезку термином – «дюймовая». К дюймовому типу винтов относятся стандарты: «12-24» и «10-32».
Стандарт «М6» имеет метрическую резьбу. Метрическая резьба имеет тот же профиль с углом при вершине 60°, что и американская.
В зависимости от частоты витков различают крупную резьбу – UNC, мелкую – UNF и супермелкую – UNEF.
Резьбовой тип 10-32
Стандарт «10-32» означает, что шаг резьбы – 32 витка на дюйм.
Под шагом подразумевается расстояние между соседними вершинами винтовой линии.
Применение крепежа с мелкой резьбой, как у метиз типа «10-32», позволяет создавать особенно прочные и надежные соединения.
Цифра «10» в обозначении стандарта «10-32» не имеет числового значения как такового и не определяет какую-либо характеристику изделия. Просто каждому числу в таком название (от 0 до 12) соответствует определенный наружный диаметр, точное значение которого указано в справочной таблице.
Резьба 12-24
Резьба «12-24» более крутая, и крепления подвержены вибрации в большей степени, чем у «10-32», но гарантированно способны выдерживать телеком, аудио и другое оборудование, устанавливаемое в вертикальные открытые 19-дюймовые стойки.
Обозначение резьбы – «12-24» также взято из унифицированных американских стандартов крепежных винтовых метиз. Их изготовление регламентируется и контролируется организациями ASME и ANSI.
Цифра «24» в название указывает на 24 нарезанных спиральных витка на единицу длины (1 дюйм) крепежного элемента.
Цифра «12» используется для обозначения диаметра изделия, но не выражает эту характеристику, а лишь указывает на нее. Точное значение диаметра, обозначенное цифрой 12, можно посмотреть в справочной таблице, причем, таких таблиц три – в отдельности для шагов: UNC, UNF и UNEF.
Тип болта - М6
M6 - метиз метрического типа и представляет собой крепежное винтовое изделие диаметром 6 мм. Длина такого винта зависит от его вида, который идентифицируется из названия, и присутствует в таблицах соответствующих ГОСТов.
Стандартом для телекоммуникационной стойки является – «M6 x 1». Буква «M» означает, что это метрический винт, цифра «6» – диаметр в миллиметрах, а цифра «1» - расстояние, также выраженное в миллиметрах, между соседними витками резьбы.
Заключаем, что главное отличие типоразмеров «10-32», «12-24», «М6» – это их размеры диаметра и шага.
Разобраться в американской метрике непросто. Куда проще наши стандарты, где явно указаны диаметр прутка и шаг резьбы, когда не надо ничего высчитывать и пользоваться дополнительными справочниками.
Все же приведем диаметры упомянутых неметрических винтов согласно данным справочных таблиц: «10-32» - диаметр 4,8 мм (3/16”), «12-24» - диаметр 5,6 мм (7/32”). Напомним, метрический «M6» - 6 мм в диаметре.

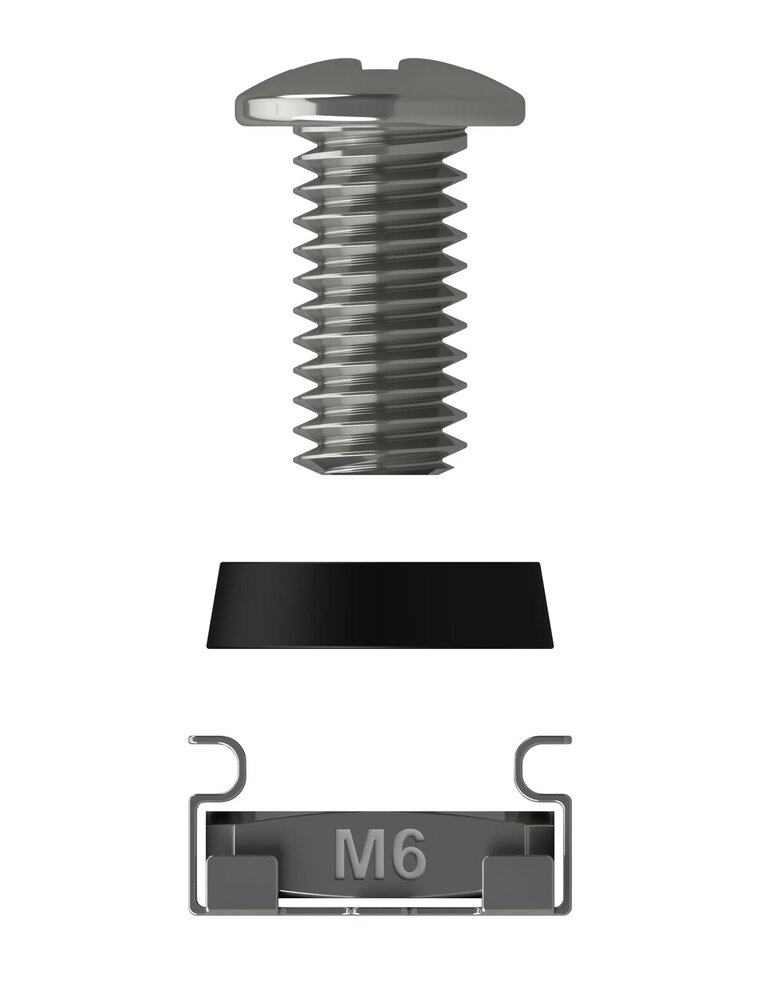

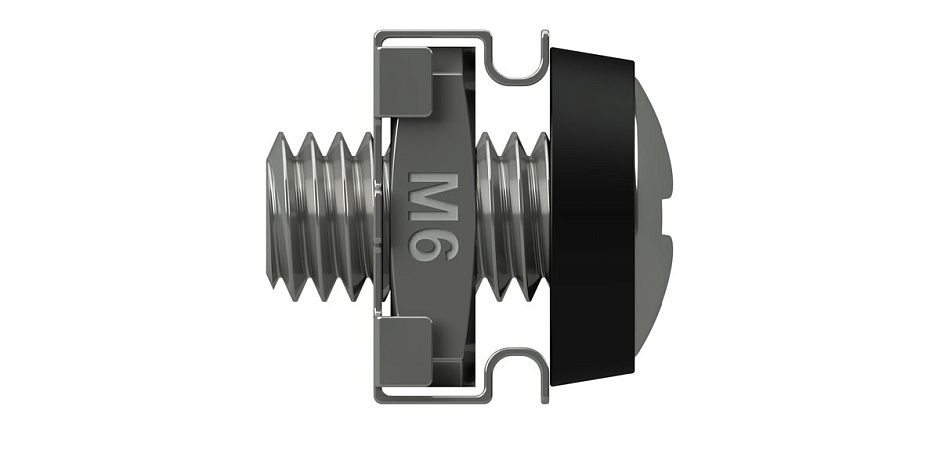

Как известно, к винтам необходимы соответствующие гайки. Гайки имеют внутреннюю резьбу, диаметр которой равен размеру отверстия в теле гайки под резьбу. Тоже непросто понять. Поэтому предлагаем приобрести сразу комплект из винта, пластиковой шайбы и гайки - SYSMATRIX SN 0020.000, предназначенный как раз для монтажа 19-дюймового оборудования в телекоммуникационные стойки, а также в серверные шкафы 19’’.
