Cabeus (JG01)

Инструкция по установке панели климатконтроля

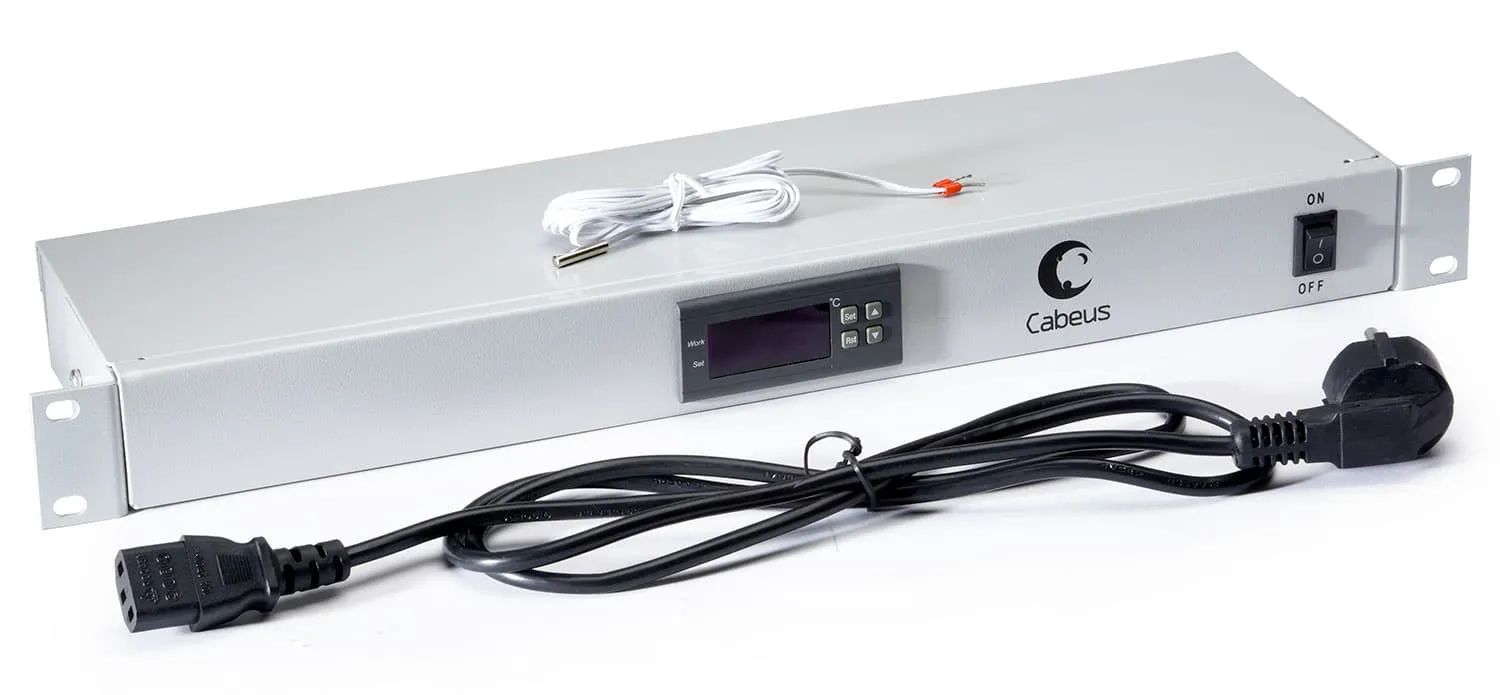

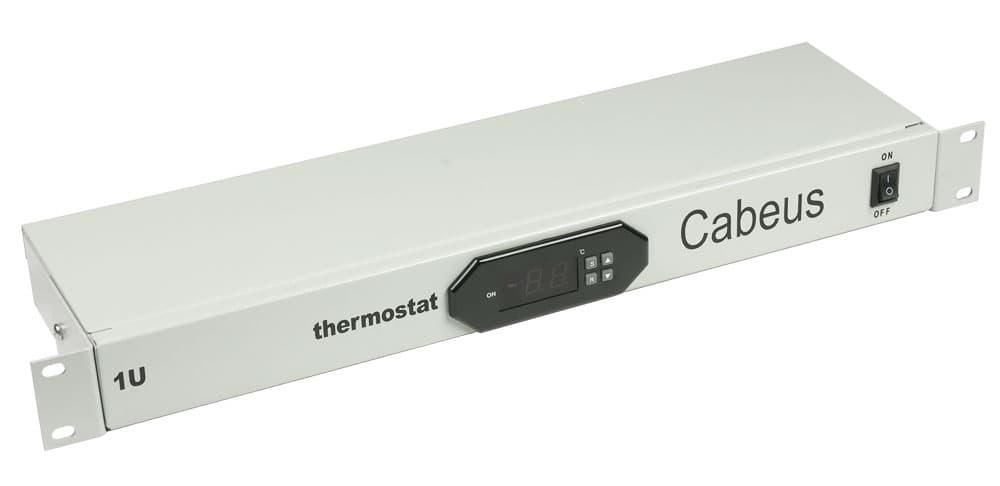

Панель климатконтроля, предназначенная для измерения, контроля и поддержки температурного режима в телекоммуникационных шкафах, отличается удобством использования и надежностью. Панель оснащена специальным датчиком, сигнализирующим о превышении максимально допустимой температуры.

1. Технические данные:
   1. диапазон температур от + 5°C до + 80°C
   2. относительная вляжность 20%- 85% (не образует конденсата)
   3. Главные технические параметры: электрическое напряжение: 220 VAC±10% (110VAC по желанию заказчика)
   4. шкала измерений температур от 0°C до + 50°C
   5. максимальная нагрузочная способность 7A/250 VAC
   6. контрольный диапазон температур от 0°C до + 50°C
   7. точность индикации ± 1°C
2. Габариты и детальное описание:
   1. температурный датчик
   2. переключатель

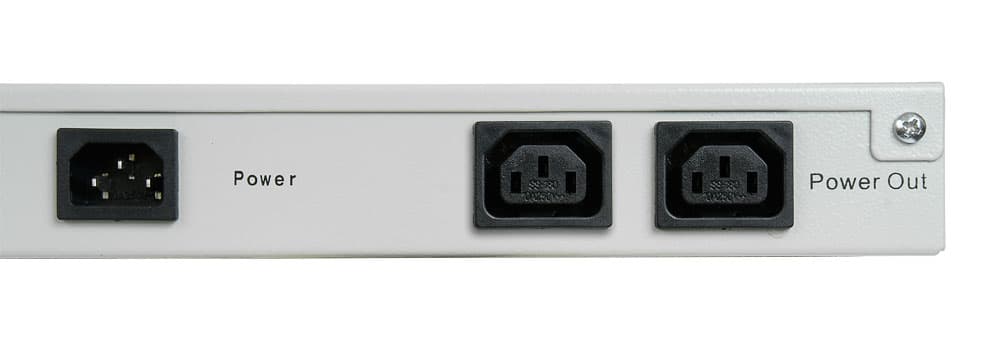

   3. разъем питания

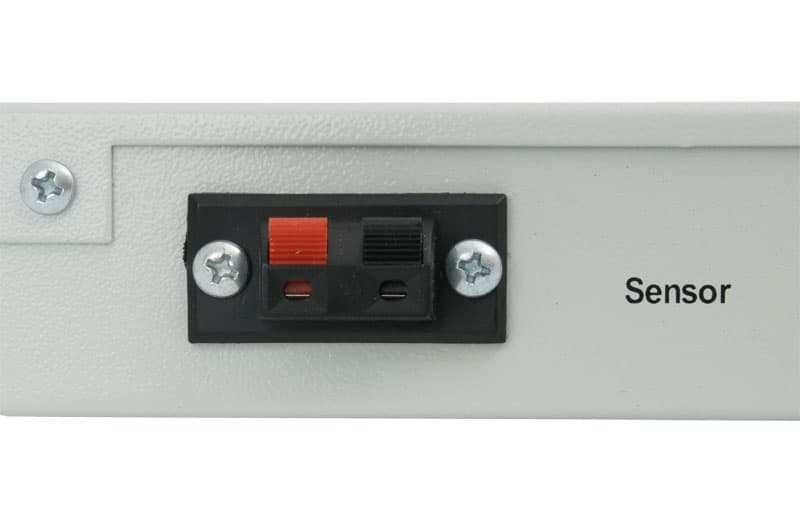

   4. разъем для подключения сенсора
   5. разъем для подключения вентиляционного модуля (I)
   6. разъем для подключения вентиляционного модуля (II)
3. Подключение/монтаж:
   1. Подсоедините температурный датчик к панели климатконтроля.

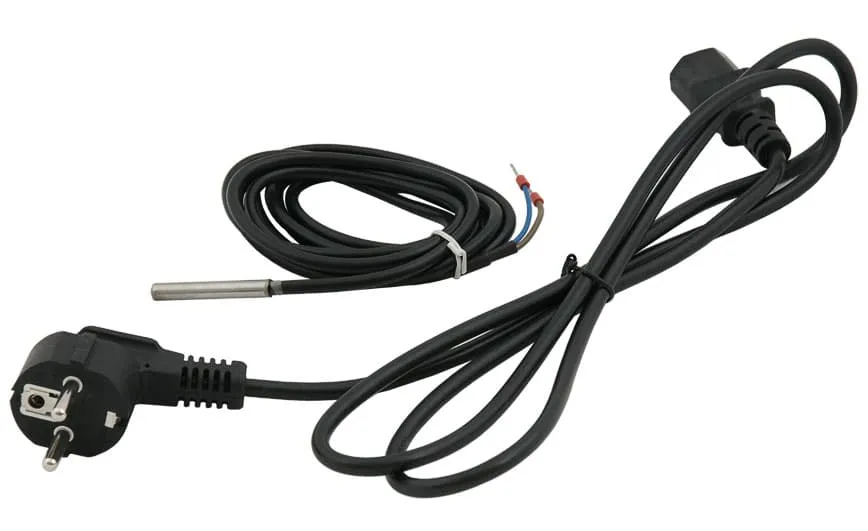

   2. Подключите панель термоконтроля к питанию при помощи специального кабеля.
4. Подготовка к работе.

После подключения убедитесь, что соединение произведено успешно, нажмите выключатель на панели климатконтроля и установите все параметры требуемой температуры.

1. Обслуживание панели климатконтроля

   1. Просмотр и установка параметров.

   Просмотрите параметры. В режиме просмотра нажмите кнопку для отображения установочных параметров температуры; для просмотра разницы между текущей температурой и температурой, выбранной Вами нажмите кнопку . Через 2 секунды на экране отобразиться текущая температура.

   2. Установка параметров температуры.

   Режим 1 (customer setting). В режиме просмотра (non-setting) нажмите кнопку "SET" и удерживайте в течении 5 секунд для установки режима 1; индикатор покажет текущую температуру. В режиме установки нажмите кнопку или для ввода параметров температуры. Нажмите один раз для установки 1 градуса. При длительном нажатии более 2 секунд дисплей выводит параметры в быстром темпе.

   Выход из режима 1. Нажмите кнопку "SET" и удерживайте 5 секунд или через 30 секунд после установки в Режиме 1 система сохранит введенные параметры и вернется в рабочий режим.

   Режим 2 административный: в режиме просмотра (non-setting) нажмите кнопку "SET" и одновременно и удерживайте 5 секунд для входа в административное меню. Загорится индикатор состояния F1.

   3. Изменение установленных параметров.

   В установочном режиме(setting state) нажмите или для изменения состояния от F0 до F1. При паказателе состояния F0 нажатие кнопки невозможно. При показателе состояния F1 невозможно нажатие кнопки . Нажатие кнопок и изменяют состояние системы. Цифровой дисплей показывает фактические параметры на данный момент.

   Изменение параметров и возврат к режим установки параметров. Кнопки и выбирают и устанавливают параметры. Нажатие кнопки невозможно, при минимальном показателе параметра и нажатие кнопки невозможно, при максимальном показателе параметра соостветственно.

   Для запоминания системой установленных параметров нажмите и удерживайте кнопку "SET", или через 30 секунд система запомнит параметры автоматически и вернется в обычный рабочий режим.

   Работа реле (включение и выключение винтиляционных модулей)

   • Если фактическая температура выше установленной, то реле срабатывает и включаются вентиляторы
   • Если фактическая температура ниже установленной температуры, то вентиляциооные модули отключаются
   • Если фактическая температура выше максимально допустимой, то включается аварийный сигнал тревоги, на мониторе отображается E2 , звучит звуковой сигнал;
   • Когда фактическая температура опускается ниже максимально допустимой, то сигнал аварийной тревоги выключается.

   Аварийный сигнал срабатывает в следующих случаях:

   • При ошибке работы сенсора (короткое замыкание, отключение питания) загорается и мигает индикатор E1, звучит звуковой сигнал.
   • Если показатель параметра опускается ниже 0 °C, загорается и мигает индикатор LL , звучит звуковой сигнал.
   • Если фактическая температура выше максимально допустимой, загорается и мигает индикатор E1, звучит звуковой сигнал и включается реле.
   • Для выключения звукового сигнала нажмите любую кнопку. Это не отменит работу реле и не изменит показания дисплея.

Внимание!
Отключите питание при работе с проводами.
Не перегружайте реле.
Рабочее напряжение не должно превышать указанное на панеле значение.
Только люди с профессиональными знаниями в данной области могут установить и настроить описанное оборудование.
Не использовать при высокой влажности.
Не использовать в условиях повышенного электромагнитного излучения.
Не использовать в агрессивных средах.
Воизбежании нежелательных помех сенсорный кабель и кабель питания не должны находиться рядом.
Никто кроме администратора не должен заходить в администраторское меню.

Приложение

Режим 1

Режим 2 административное меню
