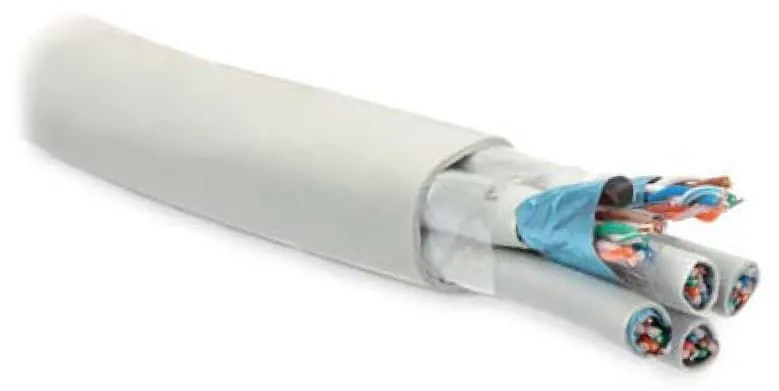

Витая пара Hyperline FUTP24W-C5-S24-IN-LSZH-GY 5 Серый
(0) |
Код товара: 31402
Артикул: FUTP24W-C5-S24-IN-LSZH-GY
Наличие: много
Розница673руб/шт
От 25 тыс. руб639 руб/шт
От 100 тыс. руб606 руб/шт
673 руб. / шт.Цена указана с НДС
До конца акции осталось:
00дн.
00час.
00мин.
Поделиться
Внутри помещений. Построение магистральной и горизонтальной подсистем СКС категории 5 в условиях повышенных электромагнитных помех. Передача сигналов 100 Мбит/с на частоте до 100 МГц.
Поддерживаемые приложения
10–100 Мбит/с Ethernet (10BASE-T, Fast 100BASE-TX), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, другие приложения кабельных систем категории 5.
Особенности:
- Экран F/UTP: общий из алюминиевой фольги
- Доступны исполнения кабеля на 12 / 16 / 24 пары
- Содержит 4-парные кабели под общей внешней оболочкой
- Передача сигналов 100 Мбит/с (90 м) на частоте до 100 МГц
- Безопасная безгалогенная оболочка LSZH (нг-HF)
- Однопроволочные жилы: 0,51 мм (24 AWG)
Соответствие стандартам:
- IEC 61156, IEE 802.3u (100BASE-TX)
- ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 5/ Класс D)
- LSZH FR (flame retardant): IEC 60332-1, IEC 60754, IEC 61034
Материалы и конструкция:
| Проводник | Электролитическая медь, однопроволочный |
| Изоляция жил | Полиэтилен высокой плотности (HDPE) |
| Экран-фольга | Общий: алюминизированная полиэстерная пленка |
| Дренажный провод | Луженая медь, однопроволочный |
| Внутренняя оболочка | Малодымный безгалогенный компаунд, не распространяющий горение (LSZH) |
| Защитная пленка | Полиэстерная лента, спиральная намотка |
| Внешняя оболочка | Малодымный безгалогенный компаунд, не распространяющий горение (LSZH) |
Технические характеристики:
| Число витых пар | 12, 16, 24 пары |
| Диаметр проводника (жилы) | 0,51 мм (24 AWG) |
| Номинальное сечение жилы | 0,205 мм2 |
| Диаметр жилы по изоляции | (0,93 ± 0,02) мм |
| Диаметр дренажного провода | (0,45 ± 0,01) мм |
| Диаметр внутреннего кабеля | (5,5 ± 0,04) мм |
| Толщина внешней оболочки | (0,8 ± 0,05) мм |
| Радиус изгиба (монтаж / экспл.) | 10 / 8 внешних диаметров |
| Температура эксплуатации | -20...+60 °С |
| 12 пар | 16 пар | 24 пары | |
| Макс. растягивающее усилие | 140 Н | 220 Н | 300 Н |
| Внешний диаметр кабеля (ном.) | 14,0 мм | 16,0 мм | 27,0 мм |
| Вес 1 км кабеля (ном.) | 162 кг | 207 кг | 614 кг |
Электрические характеристики:
| Диапазон частот | 1–100 МГц |
| Волновое сопротивление | (100 ± 15) Ом |
| Электр. сопротивление жилы (при 20°С) | 95 Ом/км |
| Омическая асимметрия жил в паре | ≤ 5 % |
| Сопротивление изоляции жил | ≥ 5 ГОм·км |
| Электрическая емкость рабочей пары | ≤ 56 пФ/м |
Частотные характеристики (24 AWG):
| Частота, МГц | Затухание, дБ/100 м (20°C) | NEXT, дБ | PS NEXT, дБ | RL (Return Loss), дБ | PS ACR, дБ/100 м |
|---|---|---|---|---|---|
| 1 | 2,0 | 65,3 | 62,3 | 26,0 | 60,0 |
| 4 | 4,1 | 56,3 | 53,3 | 26,0 | 48,9 |
| 10 | 6,5 | 47,3 | 47,3 | 26,0 | 40,5 |
| 20 | 9,3 | 39,9 | 42,8 | 26,0 | 32,8 |
| 31,25 | 11,7 | 35,4 | 39,9 | 24,2 | 28,3 |
| 62,5 | 17,0 | 32,3 | 35,4 | 21,2 | 18,0 |
| 100 | 22,0 | 42,9 | 32,3 | 19,0 | 10,0 |
| Количество пар | 24 пары |
| Диаметр, мм | 27 |
| Категория кабеля | 5 |
| Назначение кабеля | Для прокладки в помещениях (Indoor) |
| Экранирование | F/UTP |
| Вес 1 км, кг | 614 |
| Цвет | Серый |
| Оболочка | LSZH (малодымный безгалогенный компаунд) |
| Толщина оболочки, мм | 0.8 |
| Внутренняя оболочка | 5.5 |
| Общий экран | алюминизированная полиэстерная пленка |
| Диаметр проводника, мм | 0.51 |
| Сечение проводника, кв. мм | 0.205 |
| Материал проводника | медь электролитическая отожженная (BC) |
| Конструкция проводников (жилы) | однопроволочная (solid) |
| AWG | 24 |
| Изоляция проводников | полиэтилен высокой плотности (HDPE) |
| Диаметр проводника в изоляции, мм | 0.93 |
| Дренажный провод | медь луженая (TC) |
| Диаметр дренажного провода, мм | 0.45 |
| Допустимое растягивающее усилие (эксплуатация) | 300 Н |
| Температура эксплуатации | -20 °C ... +60 °C |
