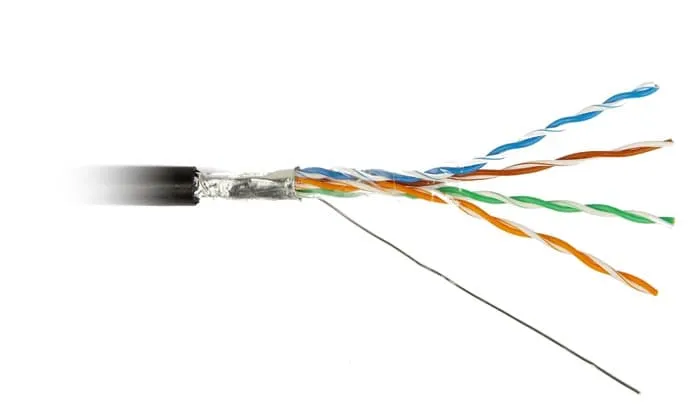

Витая пара Hyperline FUTP4-C5E-S24-OUT-LSZH-BK-500 5e Черный 500 м
(0) |
Код товара: 31374
Артикул: FUTP4-C5E-S24-OUT-LSZH-BK-500
Уточняйте у менеджера
Розница43 560руб/шт
От 25 тыс. руб41 382 руб/шт
От 100 тыс. руб39 204 руб/шт
43 560 руб. / шт.Цена указана с НДС
До конца акции осталось:
00дн.
00час.
00мин.
Поделиться
Кабель с оболочкой PE используется вне помещений, а исполнение LSZH может применяться внутри и вне помещений. Кабель с тросом прокладывается между опорами. Построение магистральной подсистемы СКС категории 5е в условиях повышенных электромагнитных помех, влаги и УФ излучения. Применяется для прокладки в кабельной канализации, шахтах и коллекторах. Может прокладываться снаружи стен зданий и сооружений. Передача сигналов 1 Гбит/с на частоте до 100 МГц.
Поддерживаемые приложения
10-1000 Мбит/с Ethernet (10BASE-T, Fast 100BASE-TX, Gigabit 1000BASE-T), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, Firewire, другие приложения кабельных систем категории 5e.
Особенности:
- Стойкость к УФ-излучению, влаге, низкой температуре
- Исполнения PE, LSZH, а также с металлическим тросом
- Экран F/UTP: общий из алюминиевой фольги
- Передача сигналов 1 GbE (90 м) на частоте до 100 МГц
- Однопроволочные жилы: 0,51 мм (24 AWG)
Соответствие стандартам:
- IEC 61156, IEE 802.3ab (1000BASE-T)
- ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 5e/ Класс D)
- PE, LSZH UV (ultra-violet resistant): ANSI/TIA-758
- LSZH FR: IEC 60332-1, IEC 60754, IEC 61034
Материалы и конструкция:
| Проводник | Электролитическая медь, однопроволочный |
| Изоляция жил | Полиэтилен высокой плотности (HDPE) |
| Экран-фольга | Общий: алюминизированная полиэстерная пленка |
| Дренажный провод | Луженая медь, однопроволочный |
| Внешняя оболочка | Светостабилизированный полиэтилен (PE) или Светостабилизированный малодымный безгалогенный компаунд, не распространяющий горение (LSZH) |
| Трос (при наличии) | Оцинкованная сталь, многопроволочный |
Технические характеристики:
| Число витых пар | 4 пары |
| Диаметр проводника (жилы) | 0,51 мм (24 AWG) |
| Номинальное сечение жилы | 0,205 мм2 |
| Диаметр жилы по изоляции | (1,00 ± 0,02) мм |
| Диаметр дренажного провода | (0,41 ± 0,01) мм |
| Радиус изгиба (монтаж / экспл.) | 10 / 5 внешних диаметров |
| PE | LSZH | С тросом SW | С тросом 2SW | |
| Макс. растягивающее усилие | 110 Н | 110 Н | 750 Н | 1200 Н |
| Диаметр троса | - | - | 1,25 мм | 1,95 мм |
| Толщина внешней оболочки | 0,65 мм | 0,65 мм | 0,65 мм | 0,65 мм |
| Температура эксплуатации | -40...+60 °С | -40...+75 °С | -40...+50 °С | -40...+50 °С |
| Внешний диаметр кабеля (ном.) | 7,0 мм | 6,5 мм | 7,0х10,0 мм | 7,0х11,0 мм |
| Вес 1 км кабеля (ном.) | 35 кг | 37 кг | 54 кг | 66 кг |
Электрические характеристики:
| Диапазон частот | 1–100 МГц |
| Волновое сопротивление | (100 ± 15) Ом |
| Электр. сопротивление жилы (при 20°С) | ≤ 93,8 Ом/км |
| Омическая асимметрия жил в паре | ≤ 5 % |
| Сопротивление изоляции жил | ≥ 5 ГОм·км |
| Электрическая емкость рабочей пары | ≤ 56 пФ/м |
Частотные характеристики (24 AWG):
| Частота, МГц | Затухание, дБ/100 м (20°C) | NEXT, дБ | PS NEXT, дБ | RL (Return Loss), дБ | PS ELFEXT, дБ | ELFEXT, дБ |
|---|---|---|---|---|---|---|
| 1 | 2,1 | 65,3 | 62,3 | 20,0 | 61,0 | 64,0 |
| 4 | 4,1 | 56,3 | 53,3 | 23,0 | 49,0 | 52,0 |
| 10 | 6,5 | 50,3 | 47,3 | 25,0 | 41,0 | 44,0 |
| 20 | 9,3 | 45,8 | 42,8 | 25,0 | 35,0 | 38,0 |
| 30 | 11,5 | 43,1 | 40,1 | 23,8 | 31,5 | 34,5 |
| 60 | 16,6 | 38,6 | 35,6 | 21,1 | 25,4 | 28,4 |
| 100 | 22,0 | 35,3 | 32,3 | 18,8 | 21,0 | 24,0 |
| Количество пар | 4 пары |
| Диаметр, мм | 6.5 |
| Категория кабеля | 5e |
| Назначение кабеля | Для внешней прокладки (Outdoor) |
| Экранирование | F/UTP |
| Длина, м | 500 |
| Вес 1 км, кг | 37 |
| Цвет | Черный |
| Оболочка | LSZH (малодымный безгалогенный компаунд) |
| Толщина оболочки, мм | 0.65 |
| Общий экран | алюминизированная полиэстерная пленка |
| Диаметр проводника, мм | 0.51 |
| Сечение проводника, кв. мм | 0.205 |
| Материал проводника | медь электролитическая отожженная (BC) |
| Конструкция проводников (жилы) | однопроволочная (solid) |
| AWG | 24 |
| Изоляция проводников | полиэтилен высокой плотности (HDPE) |
| Диаметр проводника в изоляции, мм | 1 |
| Дренажный провод | медь луженая (TC) |
| Диаметр дренажного провода, мм | 0.41 |
| Допустимое растягивающее усилие (эксплуатация) | 110 Н |
| Температура эксплуатации | -40 °C ... +75 °C |
