- Обеспечивает монтаж оборудования по стандарту 19" (МЭК 297-2)
- Подходит для установки как в офисных, так и технических помещениях
- Передние двери доступны в стеклянном или металлическом исполнениях
- Перфорация 75% металлических дверей обеспечивает отличную вентиляцию
- Передние и задние двери оснащены удобной ручкой и цилиндрическим замком
- Съемные боковые панели закрываются защелками и цилиндрическим замком
- В верхней и нижней панелях предусмотрены легкоудаляемые (выламываемые)
заглушки для установки панелей для ввода кабелей и вентиляторных модулей - Подвод/отвод кабелей возможен через отверстия в верхней и нижней панелях
- При размещении тяжелого оборудования шкаф можно установить на цоколь
- Для соединения шкафов в ряд приобретаются дополнительные крепления
- В комплекте регулируемые ножки и ролики для перемещения шкафа
- Поставляется в разобранном виде в плоской картонной упаковке

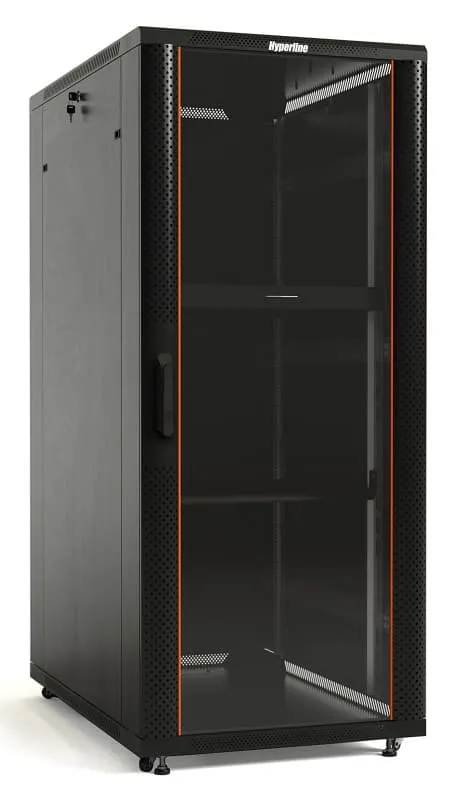

Два варианта исполнения дверей - AS – передняя дверь стеклянная (с металлическими боковинами); задняя металлическая сплошная
- DD – передняя и задняя двери металлические перфорированные 75% (обе двери распашные)
Стандартные размеры
- Высота: 18, 22, 27, 32, 37, 42, 47U
- Ширина: 600, 800 мм (монтаж 19")
- Глубина: 600, 800, 1000, 1200 мм
Степень защиты
Допустимая статическая нагрузка*
- 800 кг – для шкафов шириной 600 мм
- 350 кг – для шкафов шириной 800 мм
* При равномерном распределении нагрузки по всем четырем 19-дюймовым монтажным профилям и установке одновременно на ножках и роликах.
Материалы
- Холоднокатаная сталь SPCC
- Закаленное стекло толщиной 4,7 мм (в случае стеклянной передней двери)
- Толщина стальных компонентов: рама каркаса, нижняя панель, задняя панель, передняя дверь, боковые панели, верхняя панель – 1,2 мм; горизонтальные монтажные профили – 1,5 мм; 19-дюймовые монтажные профили – 2,0 мм
Отделка поверхности
- Корпус: порошковая краска черного цвета (RAL 9004); серый цвет – по заказу
- Внутренние стальные монтажные элементы (монтажные и горизонтальные профили): высококачественное антикоррозийное покрытие Aluzinc®
Совместимые вентиляторные модули
- В верхнюю и нижнюю панели шкафа можно устанавливать универсальные вентиляторные модули TFAB-T2FR-RAL9004 (приобретаются отдельно); данные вентиляторные модули одинаково подходят как для настенных шкафов TWB, так и ко всем габаритным моделям напольных шкафов TTB и TTC2)
Стандартная комплектация
- Сборный каркас: передняя и задняя рамы каркаса
- Верхняя и нижняя панели каркаса (крыша и пол)
- Щеточный кабельный ввод (1 шт.) – для установки в верхнюю или нижнюю панель
- Передняя и задняя двери с рукоятками и замками
- Съемные боковые панели с защелками и замками (2 шт.)
- 19-дюймовые монтажные профили (4 шт.)
- Крепления для 19-дюймовых монтажных профилей (12/8 шт.)1 – только для шкафов шириной 800 мм
- Горизонтальные монтажные профили (6/4 шт.)1
- Регулируемые ножки (4 шт.)
- Высокопрочные 2-дюймовые ролики (4 шт.)
- Крепежный комплект (винты, гайки, шайбы, саморезы)
- Комплект заземления (кабели, винты, гайки, шайбы) – шина заземления заказывается отдельно
- Вертикальный кабельный организатор – только для шкафов шириной 800 мм
Соответствие стандартам - ANSI/TIA/EIA RS-310-D; IEC 297-2, DIN 41494-1, 7; ETSI
