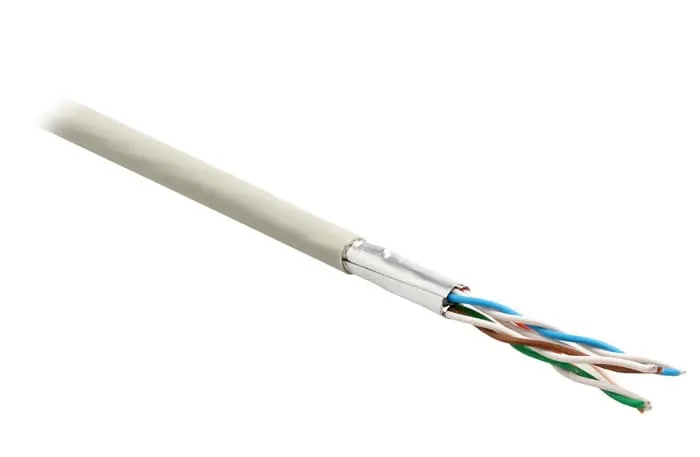

Hyperline UFTP4-C6-P26-IN-LSZH-GY-500
(0) |
Код товара: 31349
Артикул: UFTP4-C6-P26-IN-LSZH-GY-500
Уточняйте у менеджера
Розница51 272руб/шт
От 25 тыс. руб48 708 руб/шт
От 100 тыс. руб46 145 руб/шт
51 272 руб. / шт.Цена указана с НДС
До конца акции осталось:
00дн.
00час.
00мин.
Поделиться
- Кабель STP (patch) разработан для высокоскоростной передачи данных.
- Кабель состоит из 4 индивидуально экранированных витых пар, покрытых оболочкой из PVC (поливинилхлорид) или LSZH (малодымный безгалогенный компаунд).
- Кабель предназначен для внутренней прокладки и совместим с модульными разъемами типа RJ-45.
- Кабель соответствует требованиям стандарта ISO/IEC-11801 к категориям 5е и 6.
Внутри помещений. Организация межсоединений в подсистеме рабочей зоны СКС категории 6 в условиях незначительных электромагнитных помех. Изготовление патч-кордов. Соединения в сетях 1 Гбит/с на частоте до 250 МГц.
Поддерживаемые приложения
10–1000 Мбит/с Ethernet (10BASE-T, Fast 100BASE-TX, Gigabit 1000BASE-T), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, Firewire, IEEE 802.3af (PoE), IEEE 802.3at (PoE+), другие приложения кабельных систем категории 6.
Особенности:
- Гибкий кабель для межсоединений и патч-кордов
- Экран U/FTP: индивидуальный из алюминиевой фольги
- Возможные варианты внешней оболочки: PVC / LSZH
- Многопроволочные жилы: 0,48 (7х0,16) мм (26 AWG)
Соответствие стандартам:
- IEC 61156, IEE 802.3ab (1000BASE-T)
- ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 6/ Класс E)
- PVC FR (flame retardant) : CM, UL-1581, IEC 60332-1
- LSZH FR (flame retardant) : IEC 60332-1, IEC 60754, IEC 61034
Материалы и конструкция:
| Проводник | Электролитическая медь, многопроволочный (patch) |
| Изоляция жил | Полиэтилен высокой плотности (HDPE) |
| Экран-фольга | Индивидуальный: алюминизированная полиэстерная пленка |
| Внешняя оболочка | Поливинилхлорид, не распространяющий горение (PVC) или Малодымный безгалогенный компаунд, не распространяющий горение (LSZH) |
Технические характеристики:
| PVC | LSZH | |
| Число витых пар | 4 пары | |
| Диаметр проводника (жилы) | 0,48 (7х0,16) мм (26 AWG) | |
| Номинальное сечение жилы | 0,142 мм2 | |
| Диаметр жилы по изоляции | (0,98 ± 0,01) мм | |
| Толщина внешней оболочки | (0,40 ± 0,05) мм | |
| Макс. растягивающее усилие | 75 Н | |
| Радиус изгиба (монтаж / экспл.) | 8 / 4 внешних диаметра | |
| Температура эксплуатации | -5...+60 °С | |
| Внешний диаметр кабеля | (5,9 ± 0,2) мм | |
| Вес 1 км кабеля (ном.) | 40 кг | 38 кг |
Электрические характеристики:
| Диапазон частот | 1–250 МГц |
| Волновое сопротивление | (100 ± 15) Ом |
| Электр. сопротивление жилы (при 20°С) | 145 Ом/км |
| Омическая асимметрия жил в паре | ≤ 2 % |
| Испытательное напряжение (перем. ток) | 700 В/1 мин |
| Сопротивление изоляции жил | ≥ 5 ГОм·км |
| Электрическая емкость рабочей пары | ≤ 44 пФ/м |
| Скорость распространения сигнала | ≥ 68 % |
| Асимметрия задержки сигнала | ≤ 35 нс/100 м |
Частотные характеристики (patch 26/7 AWG) – для кабелей рабочей зоны (по стандарту IEC 61156-6):
| Частота, МГц | Затухание, дБ/100 м (20°C) | NEXT, дБ | PS NEXT, дБ | RL (Return Loss), дБ | PS ELFEXT, дБ | ELFEXT, дБ | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип. | Кат. 6 | Тип. | Кат. 6 | Тип. | Кат. 6 | Тип. | Кат. 6 | Тип. | Кат. 6 | Тип. | Кат. 6 | |
| 1 | 2,0 | 3,1 | 74,3 | 75,3 | 72,3 | 72,3 | 20,0 | 20,0 | 64,8 | 65,0 | 67,8 | 68,0 |
| 4 | 3,8 | 5,8 | 65,3 | 66,3 | 63,3 | 63,3 | 20,3 | 23,0 | 52,8 | 53,0 | 55,8 | 56,0 |
| 10 | 6,0 | 9,0 | 59,3 | 60,4 | 57,3 | 57,3 | 25,0 | 25,0 | 44,8 | 45,0 | 47,8 | 48,0 |
| 20 | 8,5 | 12,8 | 54,8 | 55,8 | 52,8 | 52,8 | 25,0 | 25,0 | 38,8 | 39,0 | 41,8 | 42,0 |
| 30 | 10,7 | 15,8 | 51,9 | 53,1 | 49,9 | 50,1 | 23,6 | 23,8 | 34,9 | 35,5 | 37,9 | 38,5 |
| 100 | 19,8 | 29,9 | 44,3 | 45,3 | 42,3 | 42,3 | 20,1 | 21,1 | 24,8 | 25,0 | 27,8 | 28,0 |
| 200 | 29,0 | 37,4 | 39,8 | 42,7 | 37,8 | 39,7 | 18,0 | 18,8 | 18,8 | 21,5 | 21,8 | 24,5 |
| 250 | 32,8 | 49,7 | 38,3 | 39,3 | 36,3 | 36,3 | 17,3 | 17,3 | 16,8 | 17,0 | 19,8 | 20,0 |
| Количество пар | 4 пары |
| Диаметр, мм | 5.9 |
| Категория кабеля | 6 |
| Назначение кабеля | Для прокладки в помещениях (Indoor) |
| Экранирование | U/FTP |
| Длина, м | 500 |
| Вес 1 км, кг | 38 |
| Цвет | Серый |
| Оболочка | LSZH (малодымный безгалогенный компаунд) |
| Толщина оболочки, мм | 0.4 |
| Диаметр проводника, мм | 0.48 |
| Сечение проводника, кв. мм | 0.142 |
| Материал проводника | электролитическая медь, многожильный |
| Конструкция проводников (жилы) | многопроволочная (stranded) |
| AWG | 26 |
| Изоляция проводников | полиэтилен высокой плотности (HDPE) |
| Диаметр проводника в изоляции, мм | 0.98 |
| Допустимое растягивающее усилие (эксплуатация) | 75 Н |
| Температура эксплуатации | -5 °С ... +60 °С |
