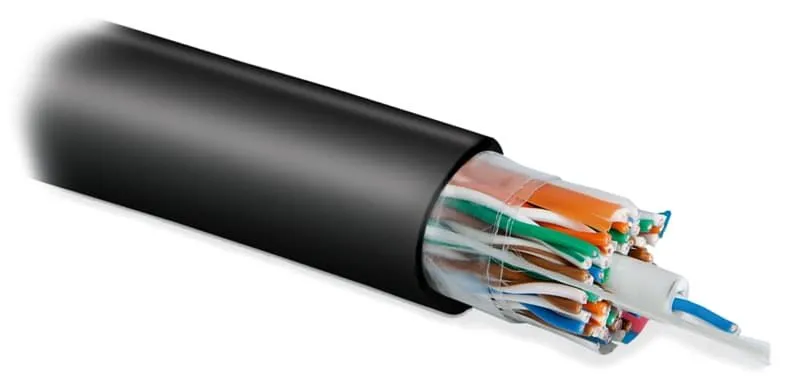

Вне помещений. Построение магистральной подсистемы СКС категории 5 в условиях незначительных электромагнитных помех, влаги и УФ излучения. Применяется для прокладки в кабельной канализации, шахтах и коллекторах. Может прокладываться снаружи стен зданий и сооружений. Передача сигналов 100 Мбит/с на частоте до 100 МГц.
Поддерживаемые приложения
10–100 Мбит/с Ethernet (10BASE-T, Fast 100BASE-TX), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, другие приложения кабельных систем категории 5.
Особенности:
Проводник | Электролитическая медь, однопроволочный |
Изоляция жил | Полиэтилен высокой плотности (HDPE) |
Защитная пленка | Полиэстерная лента, спиральная намотка |
Маркировочная лента | Полимерная лента, спиральная намотка |
Внутренняя оболочка центральной пары | Светостабилизированный полиэтилен (PE) |
Внешняя оболочка | Светостабилизированный полиэтилен (PE) |
Технические характеристики:
Число витых пар | 25 пар |
Разделение витых пар в пучки | 6х4 + 1 |
Диаметр проводника (жилы) | 0,51 мм (24 AWG) |
Номинальное сечение жилы | 0,205 мм2 |
Диаметр жилы по изоляции | (0,88 ± 0,02) мм |
Толщина изоляции | (0,19 ± 0,01) мм |
Толщина внешней оболочки | (0,80 ± 0,05) мм |
Макс. растягивающее усилие | 150 Н |
Радиус изгиба (монтаж / экспл.) | 10 / 8 внешних диаметров |
Температура эксплуатации | -40...+60 °С |
Внешний диаметр кабеля (ном.) | (13,0 ± 0,5) мм |
Вес 1 км кабеля (ном.) | 180 кг |
Электрические характеристики:
Диапазон частот | 1–100 МГц |
Волновое сопротивление | (100 ± 15) Ом |
Электр. сопротивление жилы (при 20°С) | ≤ 93,8 Ом/км |
Омическая асимметрия жил в паре | ≤ 5 % |
Сопротивление изоляции жил | ≥ 5 ГОм·км |
Электрическая емкость рабочей пары | ≤ 56 пФ/м |
Частотные характеристики (24 AWG):
Частота, МГц | Затухание, дБ/100 м (20°C) | NEXT, дБ | PS NEXT, дБ | RL (Return Loss), дБ | PS ACR, дБ/100 м |
---|---|---|---|---|---|
1 | 2,0 | 65,3 | 62,3 | 26,0 | 60,0 |
4 | 4,1 | 56,3 | 53,3 | 26,0 | 48,9 |
10 | 6,5 | 47,3 | 47,3 | 26,0 | 40,5 |
20 | 9,3 | 39,9 | 42,8 | 26,0 | 32,8 |
31,25 | 11,7 | 35,4 | 39,9 | 24,2 | 28,3 |
62,5 | 17,0 | 32,3 | 35,4 | 21,2 | 18,0 |
100 | 22,0 | 42,9 | 32,3 | 19,0 | 10,0 |
Количество пар | 25 пар |
Диаметр, мм | 13 |
Категория кабеля | 5 |
Назначение кабеля | Для внешней прокладки (Outdoor) |
Экранирование | U/UTP |
Вес 1 км, кг | 180 |
Цвет | Черный |
Оболочка | PE (полиэтилен) |
Толщина оболочки, мм | 0.8 |
Диаметр проводника, мм | 0.51 |
Сечение проводника, кв. мм | 0.205 |
Материал проводника | медь электролитическая отожженная (BC) |
Конструкция проводников (жилы) | однопроволочная (solid) |
AWG | 24 |
Изоляция проводников | полиэтилен высокой плотности (HDPE) |
Диаметр проводника в изоляции, мм | 0.88 |
Допустимое растягивающее усилие (эксплуатация) | 150 Н |
Температура эксплуатации | -40 °C ... +60 °C |
