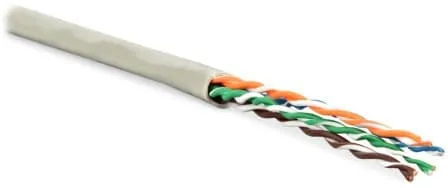

Hyperline UUTP4-C5E-P24-IN-LSZH-OR-100
(0) |
Код товара: 31294
Артикул: UUTP4-C5E-P24-IN-LSZH-OR-100
Уточняйте у менеджера
Розница9 085руб/шт
От 25 тыс. руб8 631 руб/шт
От 100 тыс. руб8 177 руб/шт
9 085 руб. / шт.Цена указана с НДС
До конца акции осталось:
00дн.
00час.
00мин.
Поделиться
Внутри помещений. Организация межсоединений в подсистеме рабочей зоны СКС категории 5e в условиях незначительных электромагнитных помех. Изготовление патч-кордов. Соединения в сетях 1 Гбит/с на частоте до 100 МГц.
Поддерживаемые приложения
10–1000 Мбит/с Ethernet (10BASE-T, Fast 100BASE-TX, Gigabit 1000BASE-T), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, Firewire, другие приложения кабельных систем категории 5e.
Особенности:
- Неэкранированная U/UTP конструкция
- Гибкий кабель для межсоединений и патч-кордов
- Возможные варианты внешней оболочки: PVC / LSZH
- Многопроволочные жилы: 0,61 (7х0,203) мм (24 AWG)
Соответствие стандартам:
- IEC 61156, IEE 802.3ab (1000BASE-T)
- ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 5e/ Класс D)
- PVC FR (flame retardant): CM, UL-1581, IEC 60332-1
- LSZH FR (flame retardant): IEC 60332-1, IEC 60754, IEC 61034
Материалы и конструкция:
| Проводник | Электролитическая медь, многопроволочный (patch) |
| Изоляция жил | Полиэтилен высокой плотности (HDPE) |
| Внешняя оболочка | Поливинилхлорид, не распространяющий горение (PVC) или Малодымный безгалогенный компаунд, не распространяющий горение (LSZH) |
Технические характеристики:
| Число витых пар | 4 пары |
| Диаметр проводника (жилы) | 0,61 (7х0,203) мм (24 AWG) |
| Номинальное сечение жилы | 0,23 мм2 |
| Диаметр жилы по изоляции | (0,90 ± 0,05) мм |
| Толщина внешней оболочки | (0,45 ± 0,05) мм |
| Макс. растягивающее усилие | 80 Н |
| Радиус изгиба (монтаж / экспл.) | 6 / 4 внешних диаметра |
| Температура эксплуатации | -20...+75°С |
| Внешний диаметр кабеля | (5,3 ± 0,5) мм |
| Вес 1 км кабеля (ном.) | 34 кг |
Электрические характеристики:
| Диапазон частот | 1–100 МГц |
| Волновое сопротивление | (100 ± 15) Ом |
| Электр. сопротивление жилы (при 20°С) | ≤ 93,8 Ом/км |
| Омическая асимметрия жил в паре | ≤ 5 % |
| Испытательное напряжение (перем. ток) | 2,5 кВ/2 с |
| Сопротивление изоляции жил | ≥ 5 ГОм·км |
| Электрическая емкость рабочей пары | ≤ 56 пФ/м |
| Скорость распространения сигнала | ≥ 72 % |
| Асимметрия задержки сигнала | ≤ 35 нс/100 м |
Частотные характеристики (patch 24/7 AWG) – для кабелей рабочей зоны (по стандарту IEC 61156-6):
| Частота, МГц | Затухание, дБ/100 м (20°C) | NEXT, дБ | PS NEXT, дБ | RL (Return Loss), дБ | PS ELFEXT, дБ | ELFEXT, дБ | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип. | Кат. 5e | Тип. | Кат. 5e | Тип. | Кат. 5e | Тип. | Кат. 5e | Тип. | Кат. 5e | Тип. | Кат. 5e | |
| 1 | 2,4 | 2,5 | 71,3 | 65,3 | 68,3 | 62,3 | 22,0 | 20,0 | 64,0 | 61,0 | 65,3 | 64,0 |
| 4 | 4,8 | 4,9 | 62,3 | 56,3 | 59,3 | 53,3 | 25,0 | 23,0 | 52,0 | 49,0 | 54,2 | 52,0 |
| 10 | 7,6 | 7,8 | 56,3 | 50,3 | 53,3 | 47,3 | 28,0 | 25,0 | 44,0 | 41,0 | 46,1 | 44,0 |
| 20 | 10,8 | 11,1 | 51,8 | 45,8 | 48,8 | 42,8 | 28,0 | 25,0 | 38,0 | 35,0 | 39,4 | 38,0 |
| 30 | 13,4 | 13,8 | 49,1 | 43,1 | 46,1 | 40,1 | 27,0 | 23,8 | 35,0 | 31,5 | 36,1 | 34,5 |
| 60 | 19,4 | 20,0 | 44,6 | 38,6 | 41,6 | 35,6 | 24,0 | 21,1 | 28,0 | 25,4 | 29,5 | 28,4 |
| 100 | 25,5 | 26,4 | 41,3 | 35,3 | 38,3 | 32,3 | 22,0 | 18,8 | 24,0 | 21,0 | 25,4 | 24,0 |
| Количество пар | 4 пары |
| Диаметр, мм | 5.3 |
| Категория кабеля | 5e |
| Назначение кабеля | Для прокладки в помещениях (Indoor) |
| Экранирование | U/UTP |
| Длина, м | 100 |
| Вес 1 км, кг | 34 |
| Цвет | Серый |
| Оболочка | LSZH (малодымный безгалогенный компаунд) |
| Толщина оболочки, мм | 0.45 |
| Диаметр проводника, мм | 0.61 |
| Сечение проводника, кв. мм | 0.23 |
| Материал проводника | медь электролитическая отожженная (BC) |
| Конструкция проводников (жилы) | многопроволочная (stranded) |
| AWG | 24 |
| Изоляция проводников | полиэтилен высокой плотности (HDPE) |
| Диаметр проводника в изоляции, мм | 0.9 |
| Допустимое растягивающее усилие (эксплуатация) | 80 Н |
| Температура эксплуатации | -20 °C ... +75 °C |
