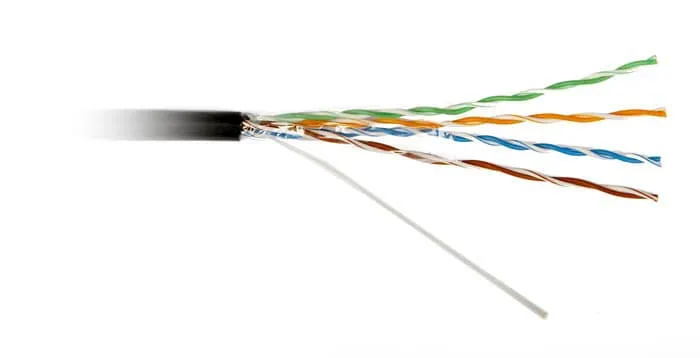

Hyperline UUTP4-C5E-S24-OUT-LSZH-BK-500
(0) |
Код товара: 31363
Артикул: UUTP4-C5E-S24-OUT-LSZH-BK-500
Уточняйте у менеджера
Розница35 548руб/шт
От 25 тыс. руб33 771 руб/шт
От 100 тыс. руб31 993 руб/шт
35 548 руб. / шт.Цена указана с НДС
До конца акции осталось:
00дн.
00час.
00мин.
Поделиться
Кабель с оболочкой PE используется вне помещений, а исполнение LSZH может применяться внутри и вне помещений. Построение магистральной подсистемы СКС категории 5е в условиях незначительных электромагнитных помех, влаги и УФ-излучения. Прокладывается в кабельной канализации, шахтах и коллекторах. Может прокладываться снаружи стен зданий и сооружений. Передача сигналов 1 Гбит/с на частоте до 100 МГц.
Поддерживаемые приложения
10–1000 Мбит/с Ethernet (10BASE-T, Fast 100BASE-TX, Gigabit 1000BASE-T), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, Firewire, другие приложения кабельных систем категории 5e.
Особенности:
- Стойкость к УФ-излучению, влаге, низкой температуре
- Предлагается два варианта внешней оболочки: PE / LSZH
- Исполнение LSZH для внутренней и наружной прокладки
- Передача сигналов 1 GbE (90 м) на частоте до 100 МГц
- Однопроволочные жилы: 0,64 / 0,51 мм (22 / 24 AWG)
Соответствие стандартам:
- IEC 61156, IEE 802.3ab (1000BASE-T)
- ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 5e/ Класс D)
- PE, LSZH UV (ultra-violet resistant): ANSI/TIA-758
- LSZH FR (flame retardant): IEC 60332-1, IEC 60754, IEC 61034
Материалы и конструкция:
| Проводник | Электролитическая медь, однопроволочный |
| Изоляция жил | Полиэтилен высокой плотности (HDPE) |
| Внешняя оболочка | Светостабилизированный полиэтилен (PE) или Светостабилизированный малодымный безгалогенный компаунд, не распространяющий горение (LSZH) |
Технические характеристики:
| PE | LSZH | |||
| Число витых пар | 4 пары | |||
| Диаметр проводника (жилы) | 0,64 мм (22 AWG) | 0,51 мм (24 AWG) | ||
| Номинальное сечение жилы | 0,325 мм2 | 0,205 мм2 | ||
| Диаметр жилы по изоляции | 1,1 мм | 0,9 мм | ||
| Толщина внешней оболочки | (0,75 ± 0,20) мм | (0,5 ± 0,1) мм | ||
| Макс. растягивающее усилие | 110 Н | 110 Н | ||
| Радиус изгиба (монтаж / экспл.) | 8 / 4 внешних диаметра | |||
| Температура эксплуатации | -40...+60 °С | -40...+75 °С | ||
| Внешний диаметр кабеля | (6,7 ± 0,3) мм | (5,0 ± 0,3) мм | ||
| Вес 1 км кабеля (ном.) | 43,9 кг | 34,4 кг | ||
Электрические характеристики:
| 22 AWG | 24 AWG | |
| Диапазон частот | 1–100 МГц | |
| Волновое сопротивление | (100 ± 15) Ом | |
| Электр. сопротивление жилы (при 20°С) | 60 Ом/км | 93,8 Ом/км |
| Омическая асимметрия жил в паре | ≤ 2 % | ≤ 5 % |
| Сопротивление изоляции жил | ≥ 5 ГОм·км | |
| Электрическая емкость рабочей пары | ≤ 56 пФ/м | |
| Скорость распространения сигнала | ≥ 69 % | ≥ 68 % |
| Асимметрия задержки сигнала | ≤ 35 нс/100 м | ≤ 45 нс/100 м |
Частотные характеристики (22 / 24 AWG):
| Частота, МГц | Затухание, дБ/100 м (20°C) | NEXT, дБ | PS NEXT, дБ | RL (Return Loss), дБ | PS ELFEXT, дБ | ELFEXT, дБ | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 22 AWG 0,64 мм | 24 AWG 0,51 мм | Тип. | Кат. 5e | Тип. | Кат. 5e | Тип. | Кат. 5e | Тип. | Кат. 5e | Тип. | Кат. 5e | |
| 1 | 1,7 | 2,0 | 71,3 | 65,3 | 68,3 | 62,3 | 22,0 | 20,0 | 64,0 | 61,0 | 67,0 | 64,0 |
| 4 | 3,4 | 3,9 | 62,3 | 56,3 | 59,3 | 53,3 | 25,0 | 23,0 | 52,0 | 49,0 | 55,0 | 52,0 |
| 10 | 5,2 | 6,2 | 56,3 | 50,3 | 53,3 | 47,3 | 28,0 | 25,0 | 44,0 | 41,0 | 47,0 | 44,0 |
| 20 | 7,1 | 8,8 | 51,8 | 45,8 | 48,8 | 42,8 | 28,0 | 25,0 | 38,0 | 35,0 | 41,0 | 38,0 |
| 30 | 9,1 | 10,9 | 49,1 | 43,1 | 46,1 | 40,1 | 27,0 | 23,8 | 35,0 | 31,5 | 38,0 | 34,5 |
| 60 | 13,3 | 15,8 | 44,6 | 38,6 | 41,6 | 35,6 | 24,0 | 21,1 | 28,0 | 25,4 | 31,0 | 28,4 |
| 100 | 17,7 | 21,0 | 41,3 | 35,3 | 38,3 | 32,3 | 22,0 | 18,8 | 24,0 | 21,0 | 27,0 | 24,0 |
| Количество пар | 4 пары |
| Диаметр, мм | 5 |
| Категория кабеля | 5e |
| Назначение кабеля | Для внешней прокладки (Outdoor) |
| Экранирование | U/UTP |
| Длина, м | 500 |
| Вес 1 км, кг | 34.4 |
| Цвет | Черный |
| Оболочка | LSZH (малодымный безгалогенный компаунд) |
| Толщина оболочки, мм | 0.5 |
| Диаметр проводника, мм | 0.51 |
| Сечение проводника, кв. мм | 0.205 |
| Материал проводника | медь электролитическая отожженная (BC) |
| Конструкция проводников (жилы) | однопроволочная (solid) |
| AWG | 24 |
| Изоляция проводников | полиэтилен высокой плотности (HDPE) |
| Диаметр проводника в изоляции, мм | 0.9 |
| Допустимое растягивающее усилие (эксплуатация) | 110 Н |
| Температура эксплуатации | -40 °C ... +75 °C |
