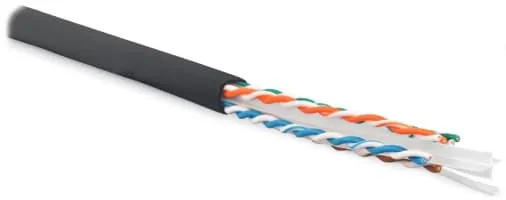

Витая пара Hyperline UUTP4-C6-S23-OUT-LSZH-BK-500 6 Черный 500 м
(0) |
Код товара: 31370
Артикул: UUTP4-C6-S23-OUT-LSZH-BK-500
Уточняйте у менеджера
Розница46 048руб/шт
От 25 тыс. руб43 746 руб/шт
От 100 тыс. руб41 443 руб/шт
46 048 руб. / шт.Цена указана с НДС
До конца акции осталось:
00дн.
00час.
00мин.
Поделиться
Внутри и вне помещений. Благодаря оболочке LSZH может использоваться внутри помещений. Построение магистральной подсистемы СКС категории 6 в условиях незначительных электромагнитных помех, влаги и УФ-излучения. Благодаря крестообразному разделителю витые пары разнесены в пространстве, что снижает межпарные наводки. Применяется для прокладки в кабельной канализации, шахтах и коллекторах. Может прокладываться снаружи стен зданий и сооружений. Передача сигналов 1 Гбит/с на частоте до 250 МГц.
Поддерживаемые приложения
10–1000 Мбит/с Ethernet (10BASE-T, Fast 100BASE-TX, Gigabit 1000BASE-T), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, Firewire, IEEE 802.3af (PoE), IEEE 802.3at (PoE+), другие приложения СКС категории 6.
Особенности:
- Подходит для внутренней и наружной прокладки
- Стойкость к УФ-излучению, влаге, низкой температуре
- Крестообразный разделитель и идеально точная укладка витых пар снижают межпарные и межкабельные наводки
- Передача сигналов 1 GbE (90 м) на частоте до 250 МГц
- Безопасная безгалогенная оболочка LSZH (нг-HF)
- Однопроволочные жилы: 0,57 мм (23 AWG)
Соответствие стандартам:
- IEC 61156, IEE 802.3ab (1000BASE-T)
- ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 6/ Класс E)
- LSZH FR (flame retardant): IEC 60332-1, IEC 60754, IEC 61034
- LSZH UV (ultra-violet resistant): ANSI/TIA-758
Материалы и конструкция:
| Проводник | Электролитическая медь, однопроволочный |
| Изоляция жил | Полиэтилен высокой плотности (HDPE) |
| Разделитель витых пар | Полиэтилен, крестообразная перегородка |
| Внешняя оболочка | Светостабилизированный малодымный безгалогенный компаунд, не распространяющий горение (LSZH) |
Технические характеристики:
| Число витых пар | 4 пары |
| Диаметр проводника (жилы) | 0,57 мм (23 AWG) |
| Номинальное сечение жилы | 0,255 мм2 |
| Диаметр жилы по изоляции | (1,00 ± 0,05) мм |
| Разделитель витых пар | крестообразный |
| Толщина внешней оболочки | (0,45 ± 0,05) мм |
| Макс. растягивающее усилие | 110 Н |
| Радиус изгиба (монтаж / экспл.) | 8 / 4 внешних диаметра |
| Температура эксплуатации | -40...+75 °С |
| Внешний диаметр кабеля | (6,1 ± 0,2) мм |
| Вес 1 км кабеля (ном.) | 36 кг |
Электрические характеристики:
| Диапазон частот | 1–250 МГц |
| Волновое сопротивление | (100 ± 15) Ом |
| Электр. сопротивление жилы (при 20°С) | ≤ 93,8 Ом/км |
| Омическая асимметрия жил в паре | ≤ 2 % |
| Испытательное напряжение (перем. ток) | 700 В/1 мин |
| Сопротивление изоляции жил | ≥ 5 ГОм·км |
| Электрическая емкость рабочей пары | ≤ 56 пФ/м |
| Скорость распространения сигнала | ≥ 68 % |
| Асимметрия задержки сигнала | ≤ 35 нс/100 м |
Частотные характеристики (23 AWG):
| Частота, МГц | Затухание, дБ/100 м (20°C) | NEXT, дБ | PS NEXT, дБ | RL (Return Loss), дБ | PS ANEXT, дБ | PS ELFEXT, дБ | ELFEXT, дБ | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип. | Кат. 6 | Тип. | Кат. 6 | Тип. | Кат. 6 | Тип. | Кат. 6 | Тип. | Кат. 6 | Тип. | Кат. 6 | Тип. | Кат. 6 | |
| 1 | 2,0 | 2,8 | 65,3 | 75,3 | 62,3 | 72,3 | 20,0 | 20,0 | 70,0 | 67,0 | 60,8 | 65,0 | 63,8 | 68,0 |
| 4 | 3,6 | 3,8 | 56,3 | 66,3 | 53,3 | 63,3 | 23,0 | 23,0 | 70,0 | 67,0 | 48,7 | 53,0 | 51,7 | 56,0 |
| 10 | 6,0 | 6,0 | 50,3 | 60,4 | 47,3 | 57,3 | 25,0 | 25,0 | 70,0 | 67,0 | 40,8 | 45,0 | 43,8 | 48,0 |
| 20 | 8,5 | 8,5 | 45,8 | 55,8 | 42,8 | 52,8 | 25,0 | 25,0 | 70,0 | 67,0 | 34,7 | 39,0 | 37,7 | 42,0 |
| 30 | 10,0 | 10,5 | 42,1 | 53,1 | 39,1 | 50,1 | 23,6 | 23,8 | 70,0 | 67,0 | 30,1 | 35,5 | 33,1 | 38,5 |
| 100 | 18,9 | 19,9 | 35,3 | 45,3 | 32,3 | 42,3 | 20,1 | 21,1 | 67,0 | 62,5 | 20,8 | 25,0 | 23,8 | 28,0 |
| 200 | 29,0 | 29,1 | 39,8 | 40,8 | 37,8 | 37,8 | 18,0 | 18,0 | 65,0 | 58,0 | 18,8 | 19,0 | 21,8 | 22,0 |
| 250 | 32,8 | 33,0 | 38,3 | 39,3 | 36,3 | 36,3 | 17,3 | 17,3 | 63,0 | 56,5 | 16,8 | 17,0 | 19,8 | 20,0 |
| Количество пар | 4 пары |
| Диаметр, мм | 6.1 |
| Категория кабеля | 6 |
| Назначение кабеля | Для внешней прокладки (Outdoor) |
| Экранирование | U/UTP |
| Длина, м | 500 |
| Вес 1 км, кг | 36 |
| Цвет | Черный |
| Бронирование | без брони |
| Оболочка | LSZH (малодымный безгалогенный компаунд) |
| Толщина оболочки, мм | 0.45 |
| Диаметр проводника, мм | 0.57 |
| Сечение проводника, кв. мм | 0.205 |
| Материал проводника | медь электролитическая отожженная (BC) |
| AWG | 23 |
| Изоляция проводников | полиэтилен высокой плотности (HDPE) |
| Диаметр проводника в изоляции, мм | 1 |
| Допустимое растягивающее усилие (эксплуатация) | 110 Н |
| Температура эксплуатации | -40 °C ... +75 °C |
