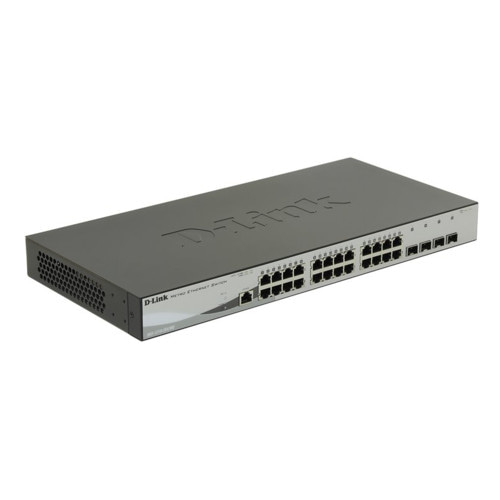

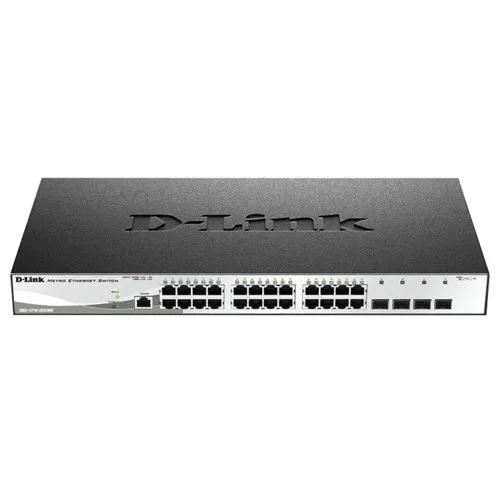

Коммутатор D-link DGS-1210-28X/ME (1000 Base-TX (1000 мбит/с))

Интерфейсы

• 24 порта 10/100/1000Base-T

• 4 порта 10GBase-X SFP+

• Автоопределение MDI/MDIX для всех портов на основе витой пары

Индикаторы

• Power (на устройство)

• Console (на устройство)

• Link/Active/Speed (на порт)

• Fan Error

• RPS

Сетевые кабели

• UTP категории 5, 5e (макс. 100 м)

Разъем питания

• Разъем для подключения питания (переменный ток)

• Разъем для подключения RPS¹

Размер

• Для установки в стандартную 19-дюймовую стойку, высота 1U

Консольный порт

• RJ-45

Коммутационная матрица

• 128 Гбит/с

Скорость перенаправления 64-байтных пакетов

• 95,24 Mpps

Таблица MAC-адресов

• 16K записей

Объем оперативной памяти

• 256 Мб DDR3

Буфер пакетов

• 1,5 Мб

Flash-память

• 32 Мб

Стандарты и функции

• IEEE 802.3 10Base-T Ethernet (медная витая пара)

• IEEE 802.3u 100Base-TX Fast Ethernet (медная витая пара)

• IEEE 802.3ab 1000Base-T Gigabit Ethernet (медная витая пара)

• IEEE 802.3az

• Автосогласование

• Управление потоком IEEE 802.3x

• IEEE802.3ae 10 Gigabit Ethernet

Функции уровня 2

• Таблица MAC-адресов: 16K записей

• Spanning Tree Protocol

   • 802.1D STP

   • 802.1w RSTP

   • 802.1s MSTP

   • Фильтрация BPDU

   • Root restriction

• Функция обнаружения петель Loopback detection

• Зеркалирование портов

   • Поддержка 1 группы зеркалирования

   • Режимы: One-to-One, Many-to-One, Flow-based (ACL) для входящего трафика

• L2 Protocol Tunneling (L2PT)

• Link aggregation

   • Совместимость с 802.3ad

• ERPS³

• RSPAN

• sFlow

Многоадресная рассылка уровня 2

• IGMP Snooping

   • IGMP v1/v2 snooping, v3 awareness

   • Фильтрация/аутентификация IGMP

   • Поддержка 1024 групп

   • IGMP snooping fast leave на основе VLAN/узла

   • Report suppression

• MLD snooping

   • MLD v1, MLD v2 awareness

   • Поддержка 512 групп
• IGMP Proxy

VLAN

• 802.1Q tagged VLAN

• Группы VLAN:

   • Макс. 4094 групп

• VLAN на основе порта

• GVRP

• Asymmetric VLAN

• Макс. 256 динамических VLAN

• 802.1v protocol VLAN

• VLAN trunking

• VLAN на основе MAC-адреса

• Double VLAN (Q-in-Q)

  - Q-in-Q на основе порта

  - Q-in-Q Selective

• VLAN Translation

• ISM VLAN

Функции уровня 3

• Макс. 256 записей ARP

• Поддержка 255 статических записей ARP

• Поддержка Gratuitous ARP

Качество обслуживания (QoS)

• CoS на основе:

   • Порта коммутатора

   • Очередей приоритетов 802.1p

   • VLAN ID

   • MAC-адреса

   • IPv4/IPv6-адреса

   • DSCP

   • TOS

   • Типа протокола

   • TCP/UDP-порта

   • Класса IPv6-трафика

• Управление полосой пропускания:

   • На основе порта (входящее, с шагом до 64 Кбит/с)

   • На основе потока (входящее, с шагом до 64 Кбит/с)

   • Для выходной очереди (с шагом до 64 Кбит/с)

• Обработка очередей:

   • Strict Priority

   • Weighted Round Robin (WRR)

• 8 выходных очередей

Списки управления доступом (ACL)

• ACL на основе:

   • Порта коммутатора

   • Очередей приоритетов 802.1p

   • VLAN ID

   • MAC-адреса

   • Ether type

   • TOS

   • IPv4/v6-адреса

   • DSCP

   • Типа протокола

   • Номера TCP/UDP-порта для IPv4/IPv6

   • ICMP

   • Класса IPv6-трафика

• До 768 правил доступа для входящего трафика

• Действие ACL (разрешить/запретить/зеркалирование)

• ACL по расписанию

• Статистика ACL

• Фильтрация интерфейса CPU

AAA

• 802.1X

   • Управление доступом на основе узла

   • Управление доступом на основе порта

• Guest VLAN

• Ведение учетных записей RADIUS/TACACS+

• RADIUS/TACACS+ accounting

• 4 уровня учетной записи пользователя

Безопасность

• SSH v2

• SSL v1/2/3

• Port Security (поддержка до 64 MAC-адресов на порт)

• Обнаружение проблем, связанных с совпадением сетевых адресов

• Привязка IP-MAC-Port Binding (IMPB) (IPv4/IPv6)

   - ND Snooping

   - Проверка пакетов IP (Ipv4/IPv6)

   - DHCP Snooping (IPv4/IPv6)

• Защита от широковещательного/многоадресного/одноадресного шторма

• D-Link Safeguard Engine

• DHCP Server Screening (IPv4/IPv6)

• RA Screening (IPv6)

• Фильтрация DHCP-клиентов

• Предотвращение ARP Spoofing

• Защита от атак BPDU

• Предотвращение атак DoS

• Сегментация трафика

OAM

• 802.3ah Ethernet Link OAM

   • Поддержка 802.3ah link layer remote loopback and discovery (Системный журнал и SNMP)

   • 802.3ah D-Link extension: D-link Unidirectional Link Detection (DULD), (Системный журнал и SNMP)

• Диагностика кабеля

• Функция цифрового контроля параметров трансивера DDM (Digital Diagnosics Monitoring)

Управление

• Web-интерфейс (поддержка IPv4/IPv6)

• Интерфейс командной строки (CLI)

• Telnet-сервер/клиент (поддержка IPv4/IPv6)

• TFTP-клиент (поддержка IPv4/IPv6)

• Регистрация команд

• SNMP v1/v2c/v3

• SNMP Traps

• Системный журнал

• RMON v1

• RMON v2

• LLDP

• BootP/DHCP-клиент

• Автоматическая настройка DHCP

• Конфигурационный файл в текстовом формате

• Trusted host

• DHCP relay (IPv4/IPv6)

   • DHCP relay agent/local relay

   • DHCP relay option 12, 37, 38

   • DHCP relay option 82

• Добавление тега PPPoE Circuit-ID

• Trap/alarm/log severity control

• Мониторинг CPU

• SNTP

• LLDP

• Команды отладки

• Восстановление пароля

• Шифрование пароля

• Обходной пароль

MIB

• RFC1213 MIB II

• RFC1493 Bridge MIB

• RFC1907 SNMPv2 MIB

• RFC1757, 2819 RMON MIB

• RFC2021 RMONv2 MIB

• RFC1398, 1643, 1650, 2358, 2665 Ether-like MIB

• RFC2674,4363 802.1p MIB

• RFC 2233, 2863 IF MIB

• RFC 2618 RADIUS authentication client MIB

• RFC 2620 RADIUS accounting client MIB

• RFC 2925 ping & traceroute MIB

• Private MIB

• D-Link Zone Defense MIB

IETF

• RFC768 UDP

• RFC791 IP

• RFC792 ICMPv4

• RFC2463, 4443 ICMPv6

• RFC793 TCP

• RFC826 ARP

• RFC 2474, 3260 определение поля DS в заголовке IPv4 и IPv6

• RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)

• RFC2571, RFC2572, RFC2573, RFC2574 SNMP

IPv6

• RFC1981 Path MTU Discovery

• RFC2460 IPv6

• RFC2461, 4861 Neighbor Discovery

• RFC2462, 4862 IPv6 Stateless Address Auto-configuration

• RFC2464 IPv6 Neighbor over Ethernet and definition

• RFC3513, 4291 IPv6 addressing architecture

• RFC2893, 4213 IPv4/IPv6 dual stack
