(0) |
Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
Номин. продолжительный ток Iu | 5000 А |
Количество полюсов | 3 |
Диапазон уставки тока расцепления | 2000...5000 А |
Гарантийный срок эксплуатации, лет | 7 |
Количество вспомогат. переключающих контактов | 4 |
Номин. напряжение | 400...690 В |
Степень защиты (IP) | EV006410 |
Номин. отключающая способность по EN 60898 | 80 кА |
Номин. отключающая способность по IEC 60947-2 | 80 кА |
Вид подключения главной электрич. цепи | EV008934 |
Моторный привод встроенный | Да |
Тип подключения силовой электрич. цепи | EV008864 |
Тип элемента управления | EV000554 |
Возможность установки индикатора отключения | Да |
Номин. отключающая способность Icu при 400 В, 50 Гц | 80 кА |
Диапазон краткосрочной задержки расцепителя короткого замыкания | 20000...50000 А |
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания | 20000...400000 А |
Подходит для монтажа на DIN-рейку (с Ω-профилем) | Нет |
Встроенная защита от замыканий на землю | Да |
Моторный привод опционально | Нет |
С расцепителем минимального напряжения | Нет |
Конструкция прибора | EV009210 |
Срок службы, лет | 10 |
Серия | PROxima |
Крепление на DIN рейку | Нет |
Комплектное устройство с утройством защиты | Да |
Полный номенклатурный ряд аппаратов — до 5000 А.
Программируемый микропроцессорный расцепитель
Селективная программируемая защита.
Выкатное и стационарное исполнения.
Коммутационная способность до 100 кА.
Гарантийные обязательства составляют 5 лет.
Одинаковые размеры по высоте и глубине для всех номиналов.

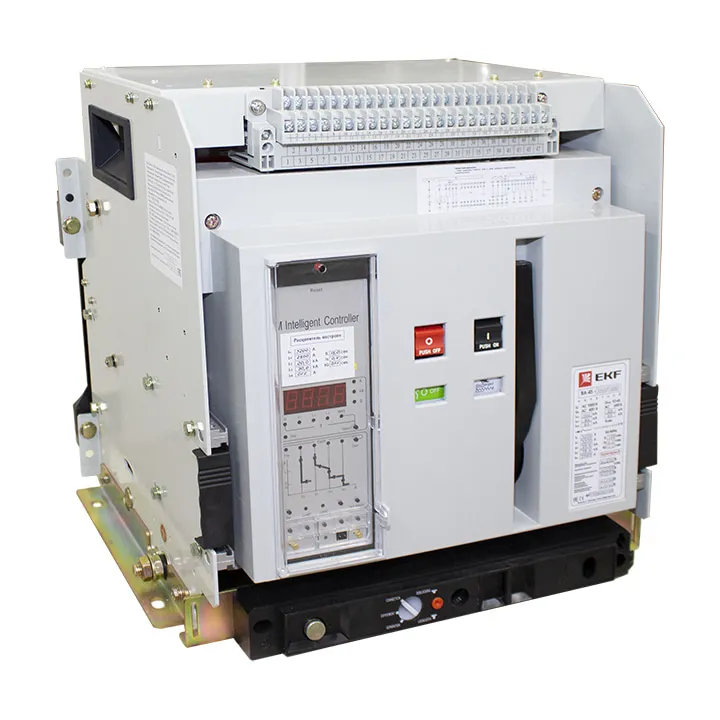

Автоматические выключатели серии ВА-45 с микропроцессорным управлением на номинальные токи от 630 до 5000А, предназначены для осуществления функций защиты силовых электрических сетей переменного тока низкого напряжения (до 690В) от токов перегрузки и короткого замыкания, в том числе с выдержкой времени (селективные выключатели), оперативных включений и отключений сетей при управлении непосредственно оператором, или по командным сигналам автоматической системы управления распределением электрической энергии, в которой установлен выключатель, для отключения сети в случае снижения напряжения сети ниже допустимого или пропадания напряжения. Микропроцессорные блоки защиты и управления позволяют информировать эксплуатирующий персонал о состоянии нагрузки и параметрах защищаемой сети, в том числе отдельно по каждой фазе, о причинах автоматического отключения сети выключателем, о состоянии самого выключателя и его главных контактов посредством индикации на дисплее блока и возможности передачи основной информации по
