(0) |
Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
Номин. продолжительный ток Iu | 125 А |
Количество полюсов | 3 |
Диапазон уставки тока расцепления | 100...125 А |
Гарантийный срок эксплуатации, лет | 7 |
Количество вспомогат. переключающих контактов | 0 |
Номин. напряжение | 400...690 В |
Степень защиты (IP) | EV006410 |
Номин. отключающая способность по EN 60898 | 35 кА |
Номин. отключающая способность по IEC 60947-2 | 35 кА |
Рабочая отключающая способность, Ics, кА | 26,25 |
Вид подключения главной электрич. цепи | EV007926 |
Моторный привод встроенный | Нет |
Тип подключения силовой электрич. цепи | EV008864 |
Тип элемента управления | EV009319 |
Возможность установки индикатора отключения | Да |
Номин. отключающая способность Icu при 400 В, 50 Гц | 35 кА |
Диапазон краткосрочной задержки расцепителя короткого замыкания | 1250...1250 А |
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания | 1250...1250 А |
Подходит для монтажа на DIN-рейку (с Ω-профилем) | Нет |
Встроенная защита от замыканий на землю | Нет |
Моторный привод опционально | Да |
С расцепителем минимального напряжения | Нет |
Конструкция прибора | EV009311 |
Срок службы, лет | 10 |
Серия | PROxima |
Крепление на DIN рейку | Нет |
Комплектное устройство с утройством защиты | Да |
Предельная коммутационная способность до 50 кА.
Номинальный ток до 1600 А.
Полный ассортимент дополнительных устройств.
Регулирующая уставка по току Ir = (0,8 – 1 In) для ТМ регулируемого и Ir = (0,4 – 1 In) для микропроцессорного расцепителей.
Внешние контакты — посеребренная медь.
Внутренний контакт выполнен из бескислородной меди.
Корпуса изготовлены из не поддерживающей горение пластмассы.
Гарантийные обязательства составляют 5 лет.

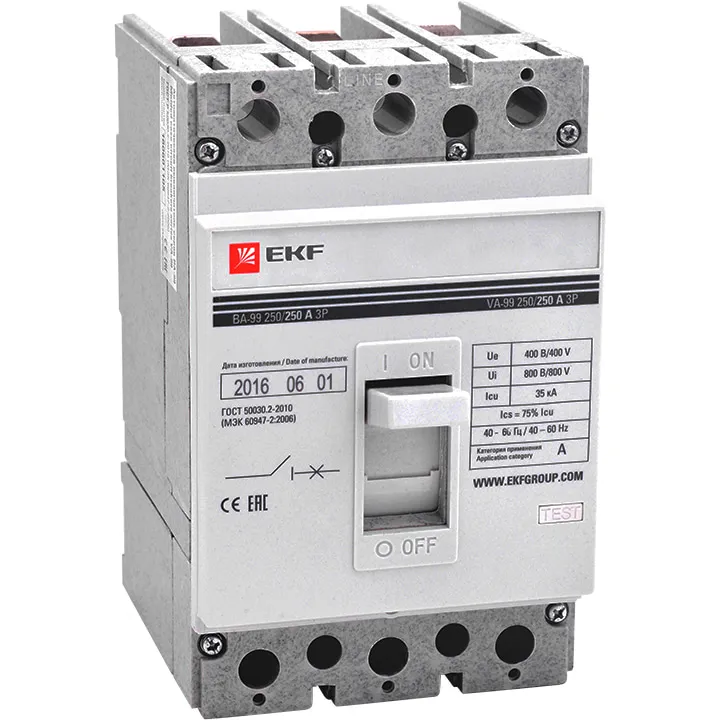

Выключатели автоматические серии ВА-99 предназначены для нечастых (до 30) оперативных включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий распределительных сетей и электродвигателей. Выключатели могут применяться в электроустановках с номинальным напряжением до 400 В переменного тока частотой 50 Гц с токами от 12,5 до 1600 А. Выключатели ВА-99 имеют шесть исполнений корпуса.
