(0) |
Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
Номин. продолжительный ток Iu | 250 А |
Количество полюсов | 3 |
Диапазон уставки тока расцепления | 100...250 А |
Гарантийный срок эксплуатации, лет | 7 |
Количество вспомогат. переключающих контактов | 0 |
Номин. напряжение | 400...690 В |
Степень защиты (IP) | EV006410 |
Номин. отключающая способность по EN 60898 | 45 кА |
Номин. отключающая способность по IEC 60947-2 | 45 кА |
Рабочая отключающая способность, Ics, кА | 45 |
Вид подключения главной электрич. цепи | EV007926 |
Моторный привод встроенный | Нет |
Тип подключения силовой электрич. цепи | EV008864 |
Тип элемента управления | EV009319 |
Возможность установки индикатора отключения | Да |
Номин. отключающая способность Icu при 400 В, 50 Гц | 45 кА |
Диапазон краткосрочной задержки расцепителя короткого замыкания | 200...2500 А |
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания | 2500...2500 А |
Подходит для монтажа на DIN-рейку (с Ω-профилем) | Нет |
Встроенная защита от замыканий на землю | Нет |
Моторный привод опционально | Да |
С расцепителем минимального напряжения | Нет |
Конструкция прибора | EV009311 |
Срок службы, лет | 10 |
Серия | PROxima |
Крепление на DIN рейку | Нет |
Комплектное устройство с утройством защиты | Да |
Регулируемые уставки по току срабатывания при коротком замыкании и при перегрузках.
Предельная отключающая способность равна рабочей (Ics = 100% Icu).
Микропроцессорный расцепитель STR23SE.
Унифицированные дополнительные устройства.
Корпус выполнен из термостойкой АBS пластмассы.
Гарантийные обязательства составляют 5 лет.

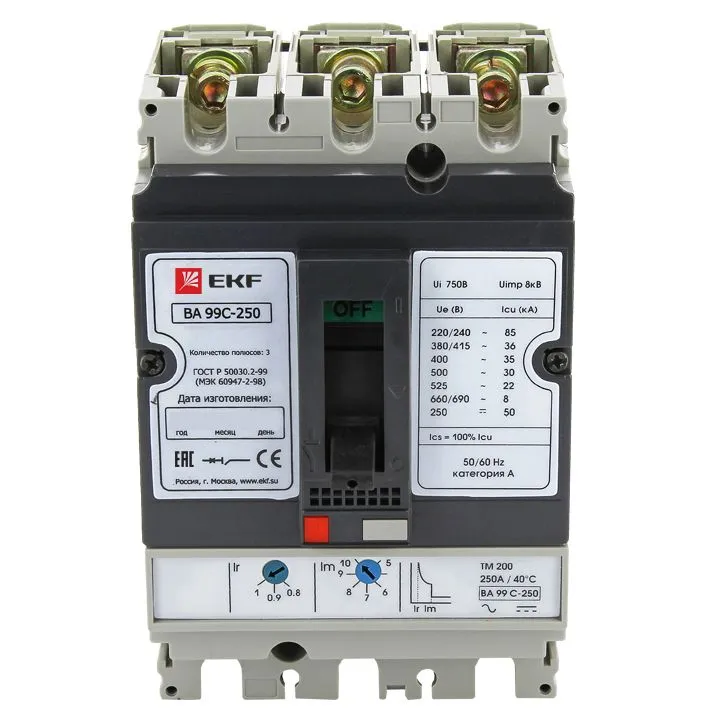

Автоматические выключатели ВА-99С предназначены для нечастых оперативных включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий в различных электроустановках с номинальным рабочим напряжением 400 В переменного тока частотой 50 Гц с токами от 12,5 до 630 А. Выключатели протестированы на электромагнитную совместимость. Не создают помех для другого электронного оборудования. Работоспособность выключателей при наличии коммутационных помех и грозовых перенапряжений обеспечивается и при использовании микропроцессорных расцепителей. Автоматические выключатели ВА-99С устанавливаются в стандартные распределительные щиты. Выключатели свободно устанавливаются вплотную друг к другу (бок о бок), а также в ограниченном пространстве. Все автоматические выключатели ВА-99С обеспечивают гарантированное разъединение согласно требованиям стандартов МЭК 60947-1 и 2. Гарантированное разъединение автоматического выключателя сохраняется при установке ручного поворотного привода. И
